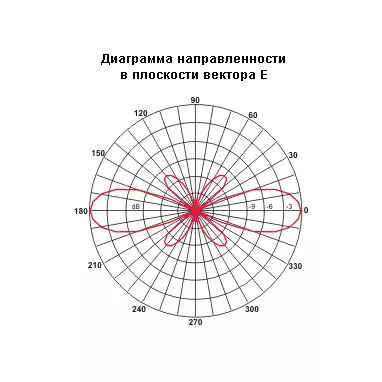

ANLI A-200 MU-N является базовой всенаправленной UHF антенной с круговой диаграммой направленности и сравнительно высоким усилением. Конструкция использует три коллинеарных излучающих элемента, соединенных фазосдвигающими дросселями, которые обеспечивают синфазное питание и формируют узкую диаграмму направленности с максимумом, перпендикулярным оси антенны.
Антенна поставляется настроенной на диапазон 400-420 МГц, а перестройка на другие диапазоны выполняется по инструкции путем укорочения излучающих элементов. Питание реализовано заземленным автотрансформатором, а подключение в UHF-сегменте выполнено через разъем N в исполнении розетка. Корпус изготовлен из трехслойного фибергласса с перекрестной намоткой.
Такое решение удобно для стационарных объектов, где требуется круговое покрытие в горизонтальной плоскости и контролируемое распределение энергии по вертикали. Три коллинеарных элемента задают рабочую геометрию антенны, а фазосдвигающие дроссели помогают удерживать синфазную работу излучателей. Для объектов связи это означает понятную схему установки и предсказуемое включение в UHF-тракт.
Корпус из трехслойного фибергласса с перекрестной намоткой рассчитан на большие ветровые нагрузки, поэтому ANLI A-200 MU-N подходит для наружного монтажа на мачте или опоре. Разъем N-розетка облегчает согласование с фидерной линией, а заводская настройка на 400-420 МГц ускоряет ввод в эксплуатацию в базовом диапазоне без дополнительной подгонки сразу после установки.
Перестройка диапазона выполняется укорочением излучающих элементов по инструкции, поэтому модель можно адаптировать под конкретный участок UHF при сохранении базовой конструкции. Такая схема полезна там, где заранее известна рабочая частота, но требуется оставить возможность перенастройки под задачу объекта или сети связи.
ANLI A-200 MU-N ориентирована на работу в UHF-диапазоне с круговой диаграммой направленности, наружной установкой и подключением через N-разъем. Три коллинеарных элемента, заземленный автотрансформатор и фиберглассовый корпус формируют техническую основу антенны для стационарных радиосистем.
