Базовая антенна ВС-200 UHF предназначена для работы в диапазоне 400-490 МГц и выполнена как стационарное решение с круговой направленностью. Разъем антенны выполнен в формате N-female, длина конструкции составляет 1700 мм, коэффициент усиления указан на уровне 6,5 dBi. Максимальная мощность составляет 200 Вт, сопротивление 50 Ом, КСВ не более 1,5.

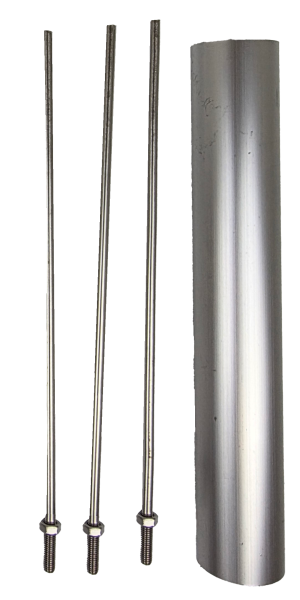

Антенна поставляется в индивидуальной упаковке и в разобранном виде. Крепление к мачте входит в комплект, допустимый диаметр мачты составляет 30-62 мм. В комплекте предусмотрены три противовеса. Для настройки на разные частоты в пределах диапазона требуется обрезка коллинеарных внутренних элементов, таблица обрезки прилагается.
ВС-200 UHF рассчитана на UHF-участок 400-490 МГц, где важны согласование с трактом 50 Ом, круговая диаграмма и возможность подгонки резонанса под конкретную рабочую точку. Длина 1700 мм задаёт требования к размещению на мачте, а мощность 200 Вт позволяет использовать антенну в системах, где уровень передаваемой энергии выше, чем у версии на 100 Вт.

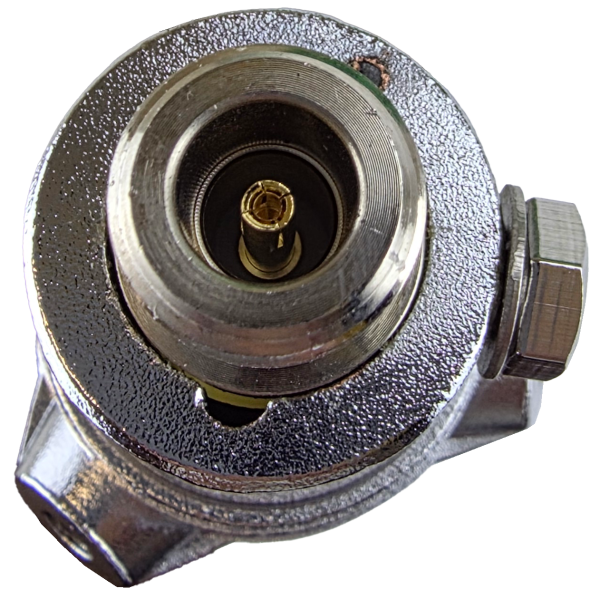

Подключение через N-female удобно для стационарных фидерных линий, а комплектное крепление упрощает монтаж на мачту без поиска отдельной оснастки. Три противовеса входят в поставку и формируют рабочую конфигурацию антенны. Разборная поставка облегчает транспортировку до места установки и последующую сборку на объекте.
Настройка выполняется обрезкой коллинеарных внутренних элементов, поэтому антенна подходит для объектов, где требуется привязка к конкретной частоте в пределах 400-490 МГц. Таблица обрезки прилагается, что помогает использовать антенну в заранее заданной рабочей точке без лишних пробных операций. Это делает ВС-200 UHF практичным решением для стационарной UHF-связи.
Диаметр мачты 30-62 мм важен при планировании монтажа, поскольку крепление уже включено в комплект и должно совпасть с существующей опорой. Круговая направленность упрощает работу в точке, откуда связь требуется вести по окружности вокруг места установки. При соблюдении диапазона настройки и требований к монтажу антенна закрывает типовой сценарий базовой UHF-станции.
