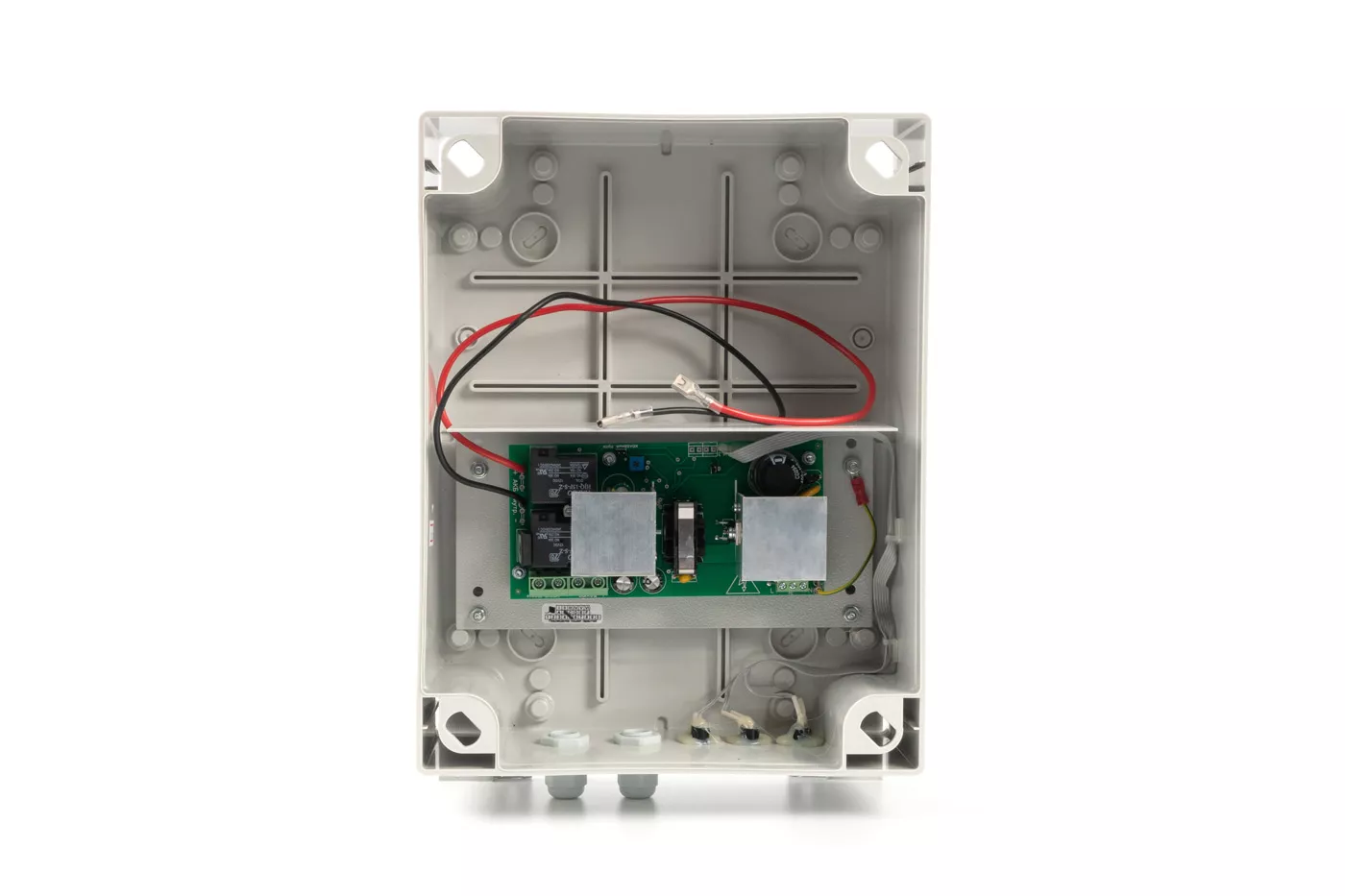

Блок бесперебойного питания ВОЛНА ББП-3/20 исп.5К предназначен для обеспечения бесперебойным питанием стационарных радиостанций излучающей мощностью до 70 Вт, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 12 В постоянного тока. Герметичное исполнение позволяет использовать блок круглосуточно на открытом воздухе и в помещениях с повышенной влажностью, пылью и вредными веществами.
Изделие работает со штатным встроенным герметичным свинцово-кислотным АКБ ёмкостью 12-17 Ач. Блок рассчитан на температурный диапазон от -40 до +40 °С, а заявленная область применения включает неблагоприятные условия эксплуатации. Для радиостанций и телекоммуникационных узлов это означает сохранение питания при пропадании сети и устойчивую работу в местах, где обычные внутренние источники требуют более щадящей среды.
Питание нагрузки выполняется постоянным напряжением 12 В в режимах «ОСНОВНОЙ» и «РЕЗЕРВ». При наличии сети изделие заряжает АКБ, а при снижении или полном отключении напряжения происходит мгновенный автоматический переход на резервное питание. Для нагрузки это снижает паузу при переключении, а для аккумулятора предусмотрена защита от глубокого разряда путём отключения нагрузки в режиме «РЕЗЕРВ».
Технические параметры включают диапазон питающей сети 160…242 В при частоте 50±1 Гц, выходное напряжение 10,5…13,8 В в основном режиме и 10,5…13,0 В в резервном, номинальный ток нагрузки 3 А и максимальный ток нагрузки 20 А в обоих режимах при наличии АКБ. Ток заряда АКБ составляет не более 3,5 А, а пульсации при номинальном токе нагрузки не превышают 60 мВ.

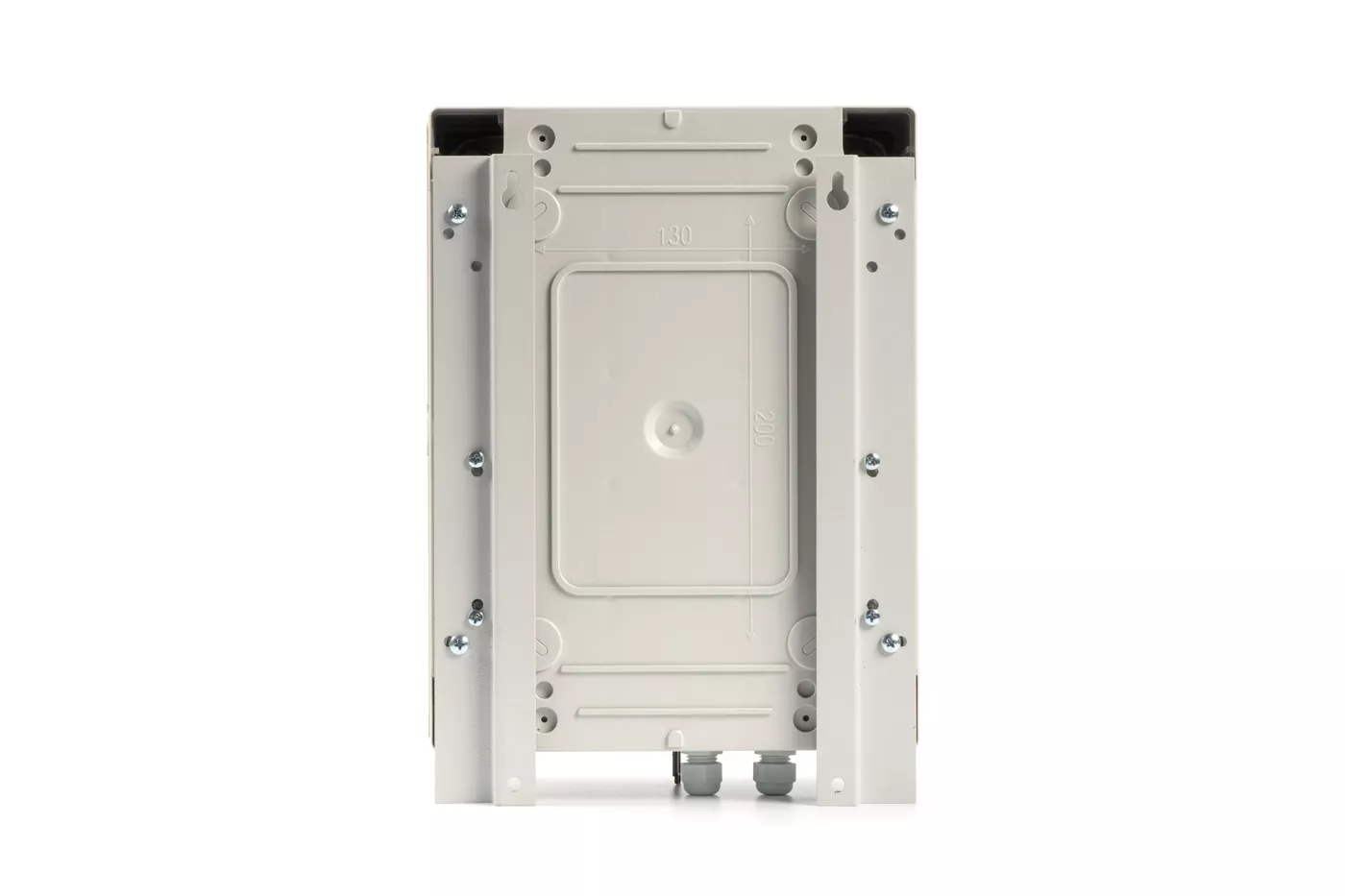

Конструкция предусматривает защиту питающей сети 220 В от короткого замыкания плавким предохранителем, защиту нагрузки от случайного аварийного повышения выходного напряжения автоматическим выключением блока, защиту блока и нагрузки от неправильного подключения клемм АКБ и защиту АКБ от короткого замыкания в нагрузке. Габариты изделия составляют 335х245х146 мм, масса не превышает 2,1 кг, степень защиты оболочкой соответствует IP56, что делает блок уместным для наружной установки и для объектов связи, где важны герметичность и непрерывность питания.
