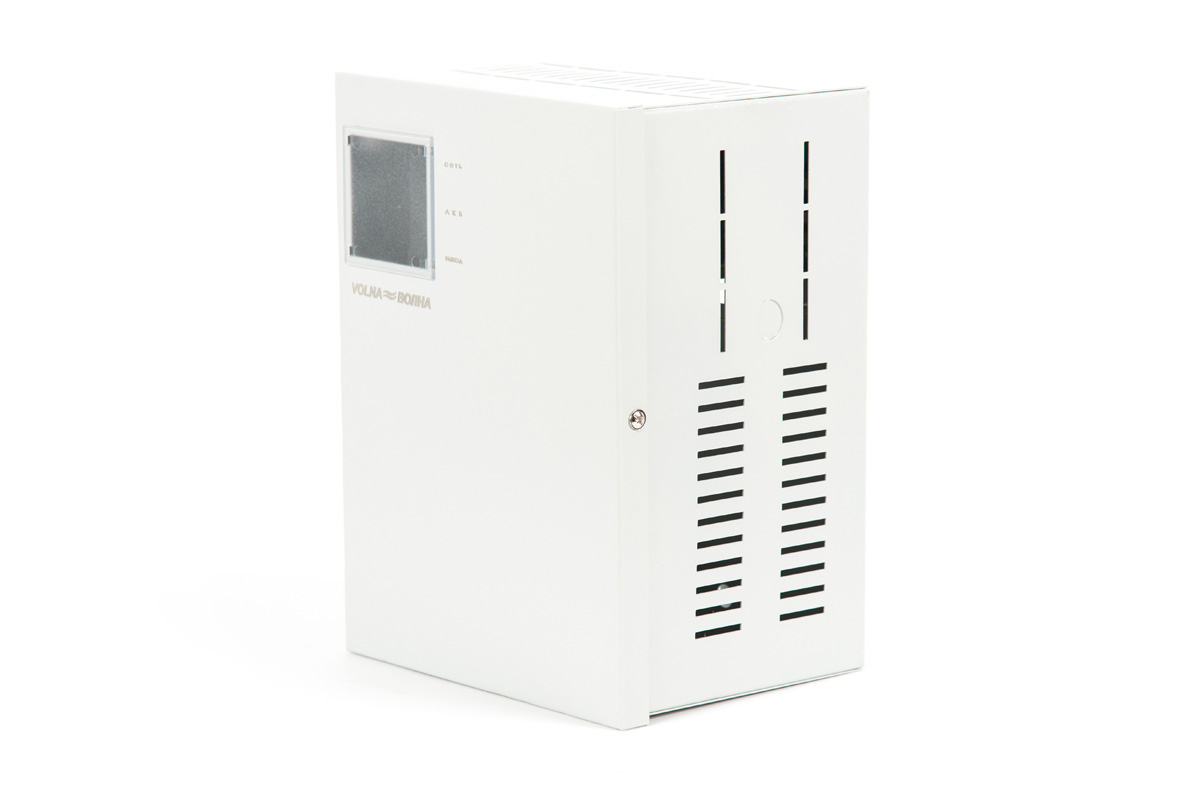

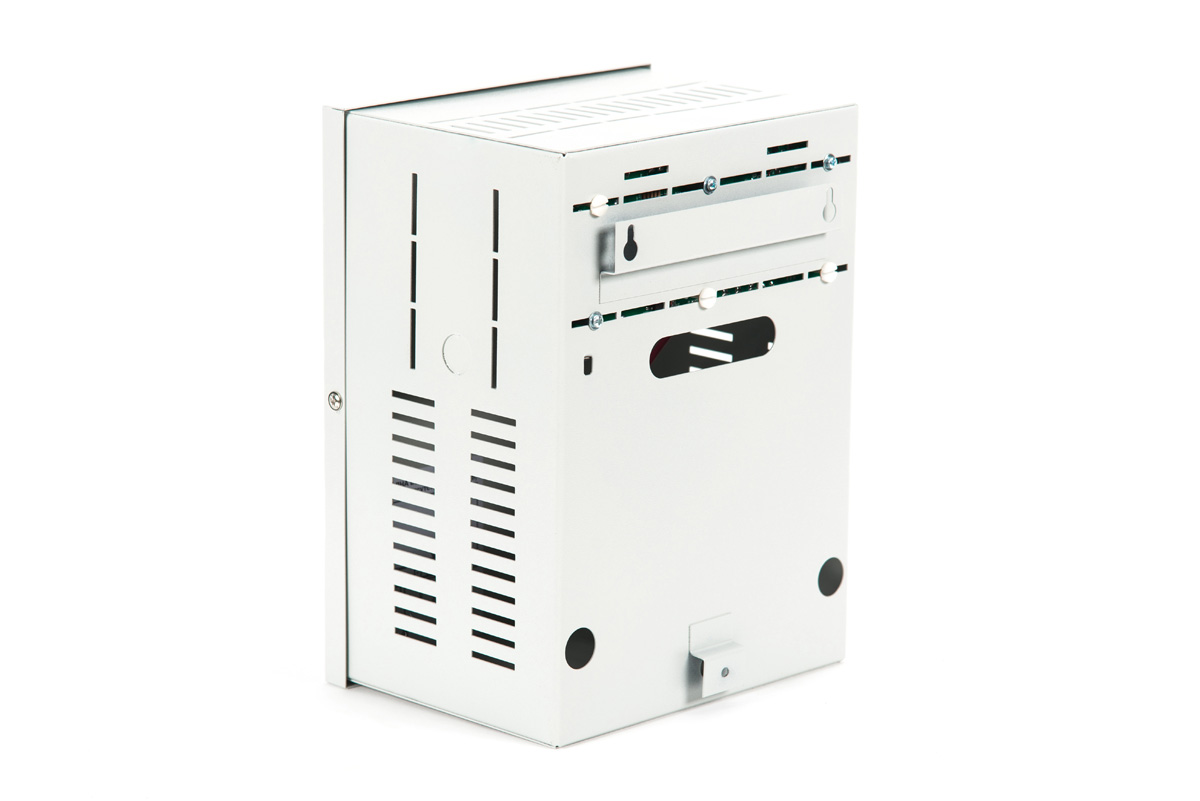

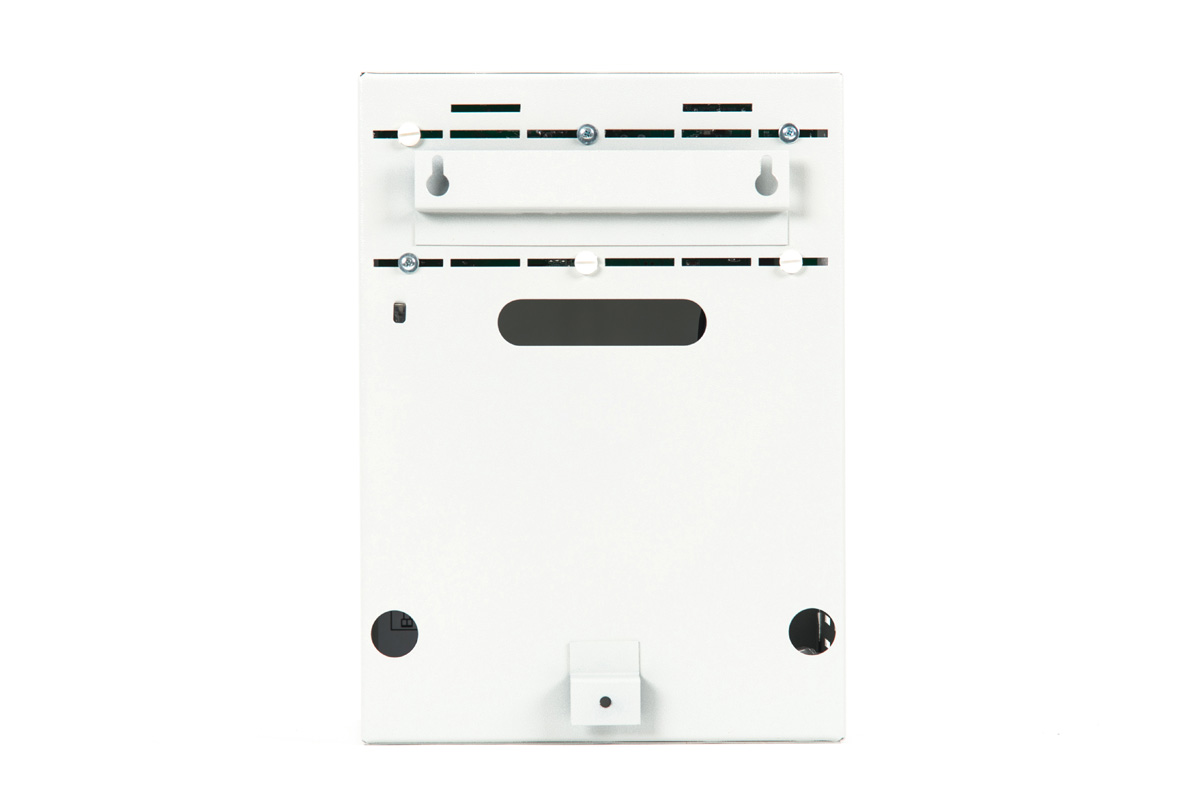

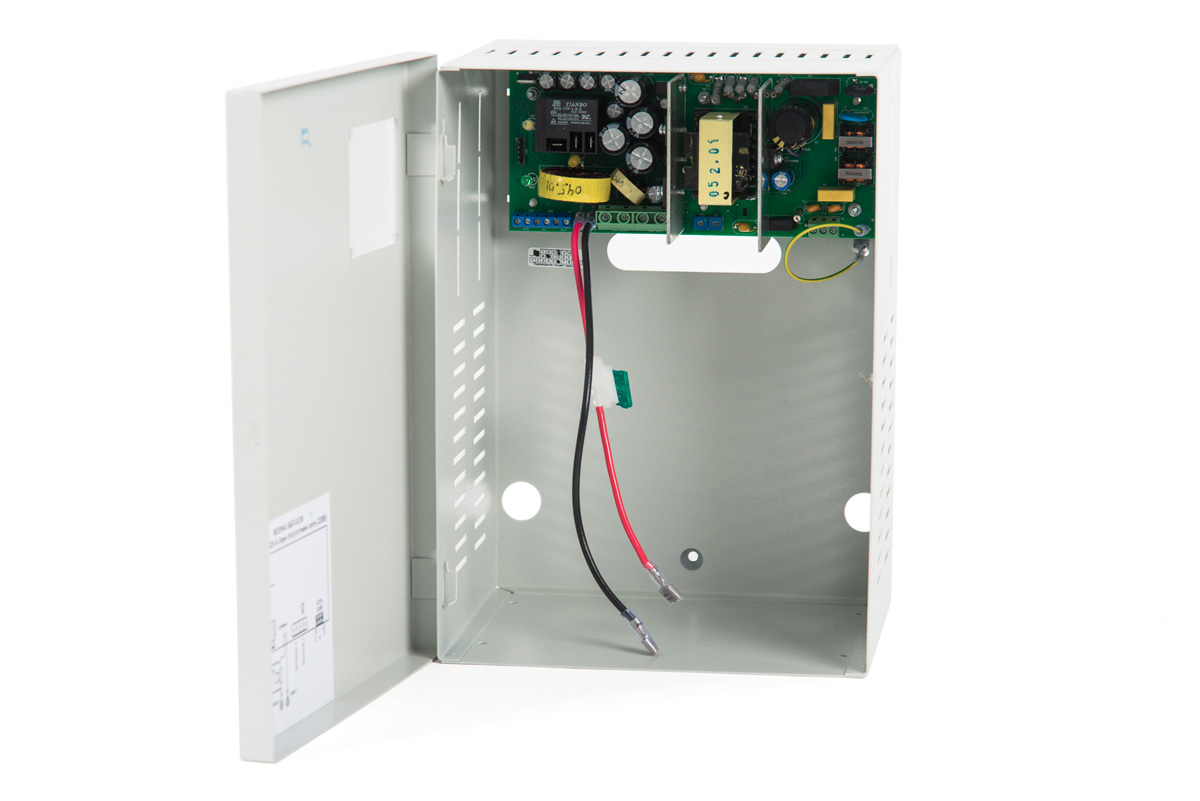

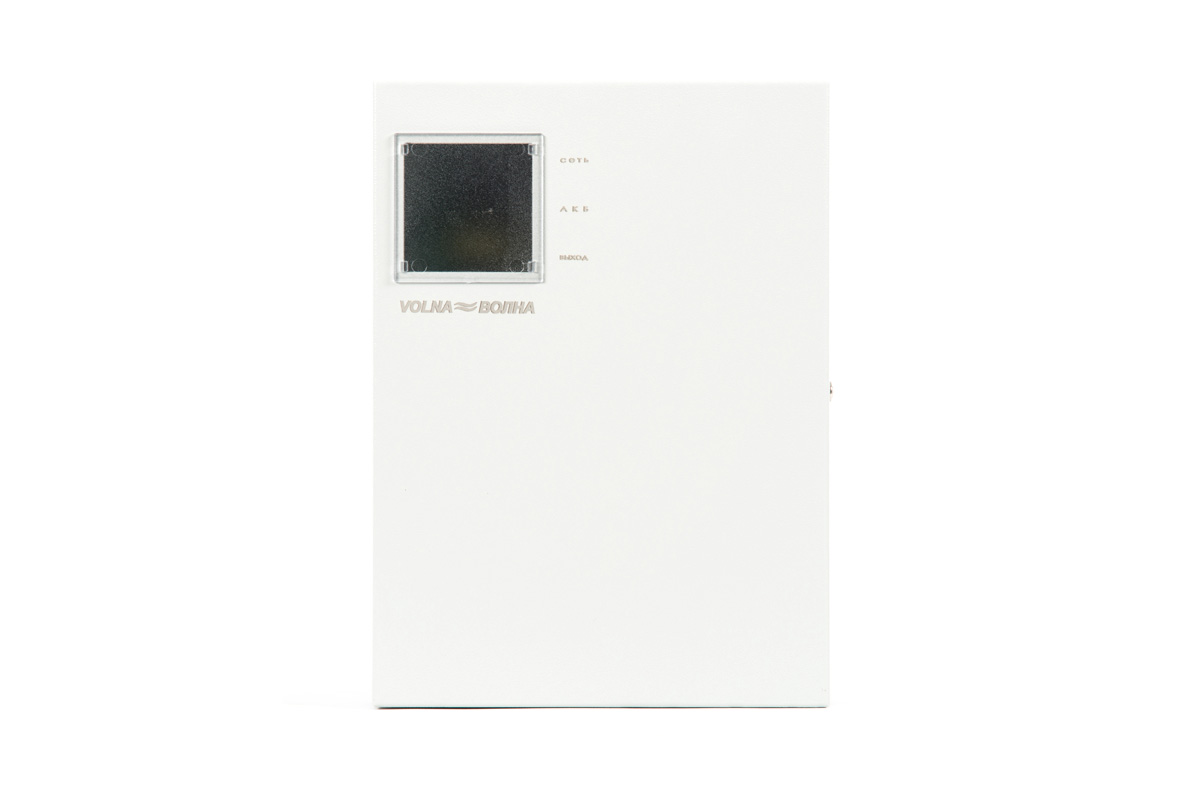

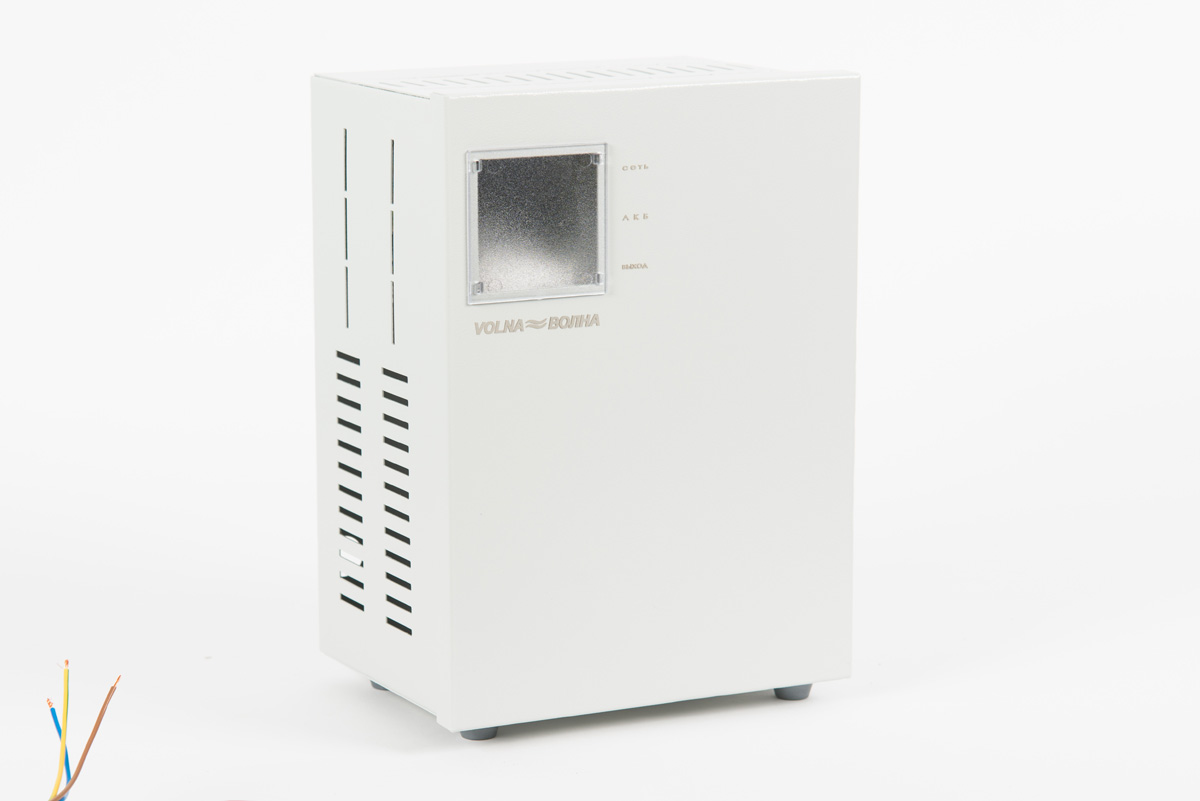

Блок бесперебойного питания ВОЛНА ББП-5/30 предназначен для непрерывной работы радиостанций и других потребителей с током нагрузки до 30,0 А. Устройство рассчитано на круглосуточную эксплуатацию в закрытых помещениях и поддерживает питание нагрузки при наличии сети, автоматический переход на резерв от аккумулятора и заряд АКБ в основном режиме.
В схеме предусмотрены два выходных канала с разным допустимым током: до 10 А на «ВЫХОД 1» и до 20 А на «ВЫХОД 2» в резервном режиме. При наличии сети суммарный выходной ток по обоим выходам ограничен 5,0 А, что позволяет одновременно питать нагрузку и поддерживать заряд аккумулятора. Выходное напряжение при температуре 25 °C составляет 9,5…14,0 В, а ток заряда АКБ достигает 5,4…5,6 А при отсутствии нагрузки на выходах.
Блок контролирует состояние аккумулятора и защищает его от глубокого разряда. При снижении напряжения на клеммах АКБ до 11,0…11,5 В включается индикация скорого разряда, а при 10,5…11,0 В нагрузка отключается автоматически. Информационные выходы «СЕТЬ», «АКБ» и «ВЫХОД» выполнены в формате сухих контактов реле, что удобно для включения в системы мониторинга и внешней сигнализации. Максимальный ток информационных выходов составляет 60 мА при напряжении до 60 В.
По условиям эксплуатации устройство рассчитано на питание от сети ~220 В 50 Гц с допустимым диапазоном 170…250 В. Рабочий диапазон температур составляет от -10 до +40 °C, относительная влажность при 25 °C не должна превышать 90%. Корпус имеет габариты 295х215х158 мм, масса без АКБ составляет 2,9 кг, а рекомендуемая ёмкость аккумулятора находится в диапазоне 17…26 Ач. Для объектов связи с жёстким режимом радиообмена такой блок удобен как источник постоянного питания с резервированием и контролем состояния АКБ.
