Источник бесперебойного питания SKAT-12-3.0-DIN предназначен для электропитания радиоэлектронной аппаратуры номинальным напряжением 12 В и обеспечивает бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков и телекоммуникационного оборудования при наличии внешней аккумуляторной батареи. Изделие рассчитано на задачи, где требуется стабильное питание и автоматический переход на резерв при отключении сети.

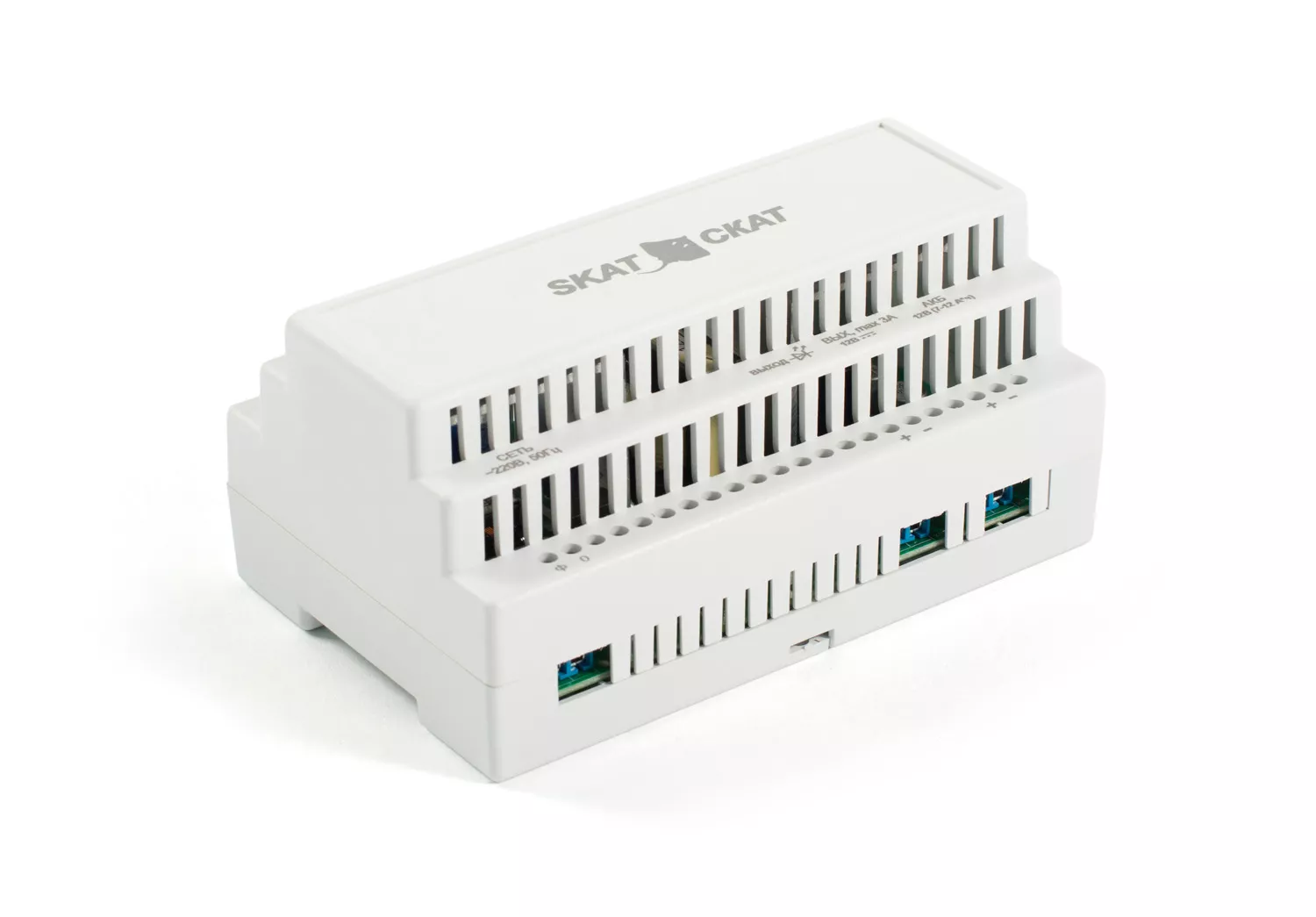

Конструктивно устройство выполнено как стабилизированный источник питания с печатной платой в пластиковом корпусе для монтажа на 35 мм DIN-рейку. Источник формирует выходное напряжение для нагрузки, одновременно заряжает внешнюю АКБ и автоматически переключается на резервное питание при пропадании сетевого напряжения. Светодиодная индикация «220 В» и «12 В» помогает быстро контролировать наличие сети и выходного напряжения.
Питание от сети ~220 В, 50±1 Гц допускает диапазон 187…242 В. Выходное напряжение в основном режиме составляет 12,5 В, в резервном режиме 10,5…14,0 В, максимальный ток нагрузки равен 2,5 А в основном режиме и 3 А в резервном. Ток заряда АКБ составляет 3,0 — Iнагр., поэтому блок может одновременно поддерживать нагрузку и восстанавливать заряд аккумулятора.
В составе защиты предусмотрены защита выхода от короткого замыкания и перегрузки, защита АКБ от короткого замыкания в нагрузке самовосстанавливающимся предохранителем и защита от переполюсовки АКБ. Потребляемая мощность от сети без нагрузки и АКБ составляет менее 5 ВА, пульсации при максимальном токе нагрузки и заряда не превышают 50 мВ, что полезно при питании чувствительной аппаратуры.
Габариты изделия составляют 139х89х66 мм, масса нетто не превышает 0,24 кг. Диапазон рабочих температур лежит в пределах -10…+40 °С, относительная влажность воздуха при 25 °С допускается до 80%, степень защиты оболочки соответствует IP20. Для работы используется одна АКБ 12 В ёмкостью 7-17 Ач, что делает модель подходящей для компактных шкафов и небольших узлов связи.
