SKAT-24-3.0-DIN предназначен для электропитания радиоэлектронной аппаратуры с номинальным напряжением 24 В и применяется в системах охранно-пожарной сигнализации, контроля и управления доступом, видеонаблюдения, автоматики, домофонов и телекоммуникационного оборудования. Изделие выполняет функции стабилизированного источника питания, заряжает внешнюю АКБ и автоматически переходит на резервное питание при отключении сети.

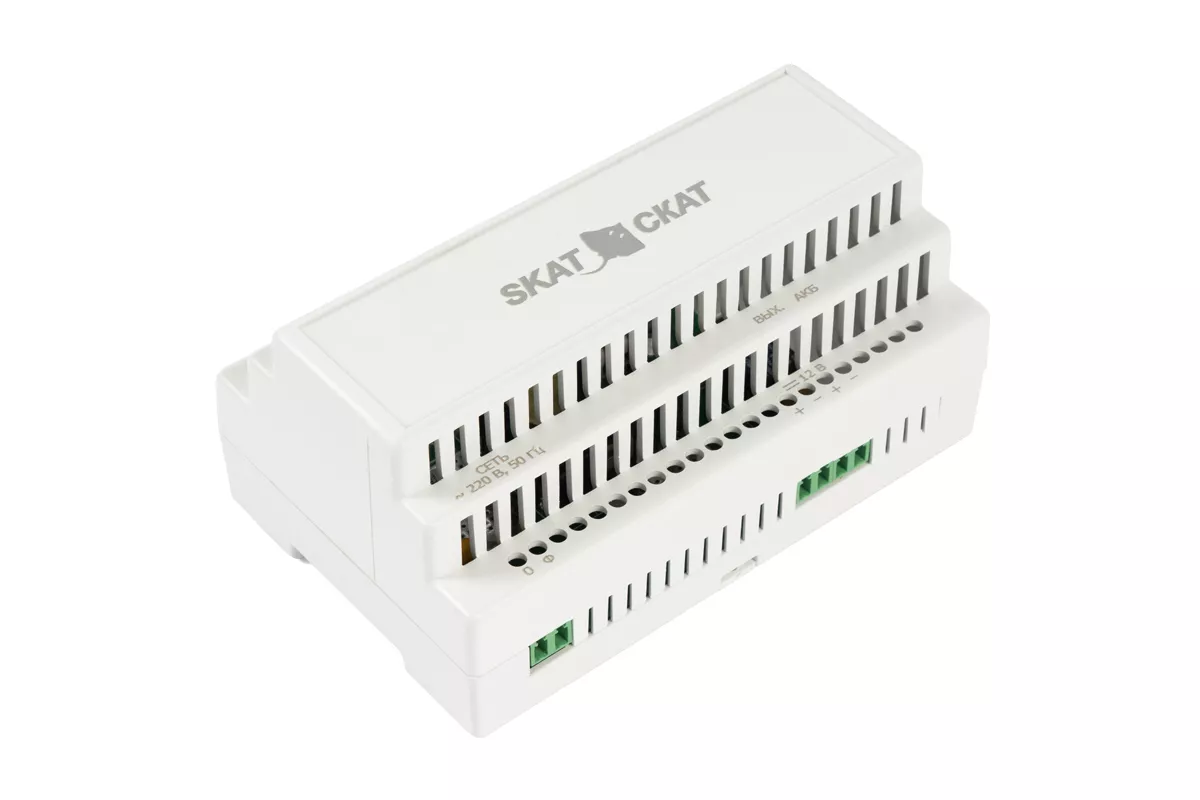

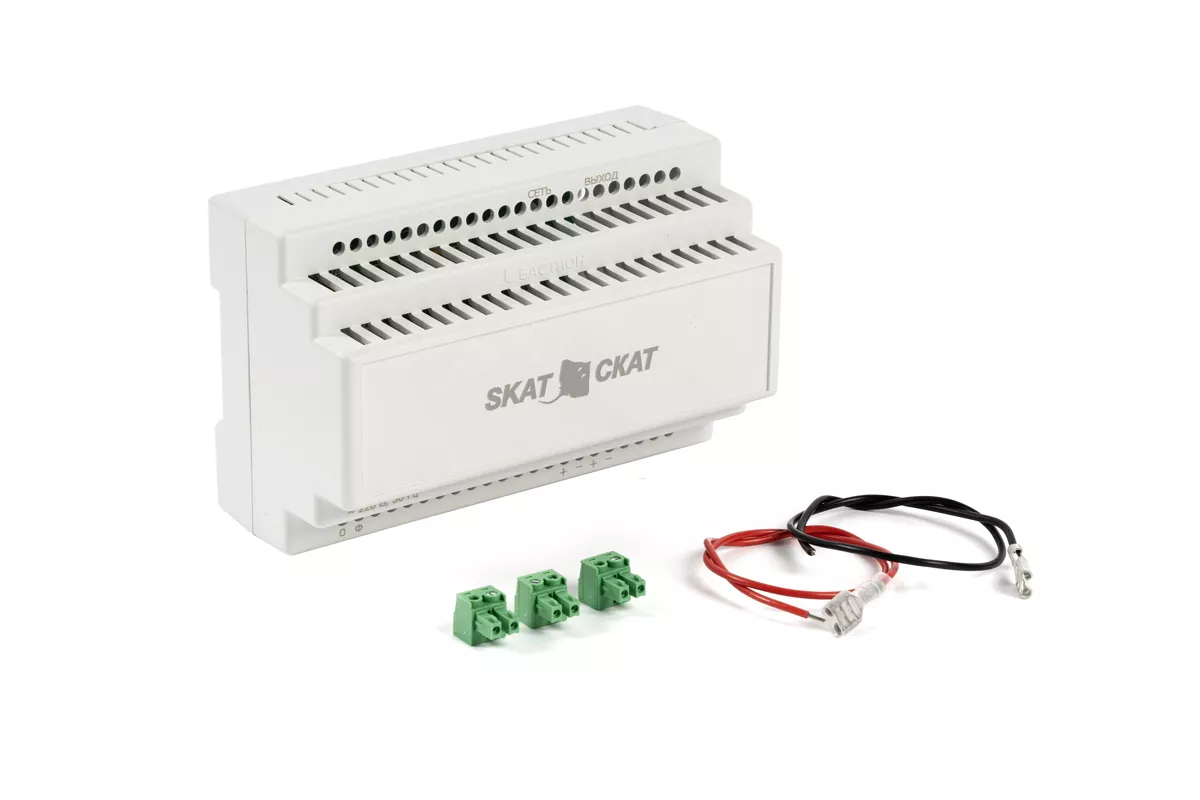

Модуль собран как печатная плата в пластиковом корпусе для установки на 35 мм DIN-рейку. Выходное напряжение формируется в постоянном стабилизированном виде, а состояние сети и выхода отображается светодиодными индикаторами «220 В» и «24 В». Разъемные клеммные колодки упрощают подключение в распределительных шкафах и щитах автоматики, где важна быстрая и понятная коммутация.
В режиме «ОСНОВНОЙ» источник питает нагрузку от сети и заряжает внешнюю аккумуляторную батарею, в режиме «РЕЗЕРВ» питание идёт от АКБ. В изделии предусмотрены защита выхода от короткого замыкания и перегрузки, защита АКБ от глубокого разряда, защита АКБ при КЗ в нагрузке самовосстанавливающимся предохранителем и защита от переполюсовки АКБ. Для нагрузки с высоким пусковым током заявлен надёжный запуск «тяжёлых» нагрузок.
Электрические параметры заданы для сети ~220 В, 50±1 Гц с диапазоном 150…250 В. Выходное напряжение в режимах ОСНОВНОЙ и РЕЗЕРВ составляет 21,0 (21,0)…28,0 (27,5) В, максимальный ток нагрузки равен 2,5 А в основном режиме и 3 А в резервном. Ток заряда АКБ указан как 3,0 — Iнагр., потребляемый ток от АКБ без нагрузки и сети не превышает 50 мА, а потребляемая мощность от сети без нагрузки и АКБ не превышает 8,6 ВА.
Для резервного режима задано напряжение отключения АКБ при защите от глубокого разряда 21,0…22,0 В. Пульсации при максимальном токе нагрузки и заряда составляют 200 мВ, ёмкость подключаемых АКБ 12 В указана как 12-17 Ач, количество батарей равно 2. Габариты без упаковки составляют 139x89x66 мм, в упаковке 152x105x71 мм, масса нетто меньше 0,3 кг, масса брутто меньше 0,42 кг. Рабочий диапазон температур составляет от -10 до +40 °C, относительная влажность воздуха при 25 °C меньше 80%, оболочка соответствует IP20.
SKAT-24-3.0-DIN выбирают для тех же классов слаботочных систем, где требуется резервирование 24-вольтовой нагрузки, но нужен более высокий ток нагрузки в резерве и защита АКБ от глубокого разряда. В шкафах охраны, на объектах доступа и в телекоммуникационных узлах такой источник удобен как компактный DIN-модуль с внешней батареей и контролем режимов по светодиодной индикации.
