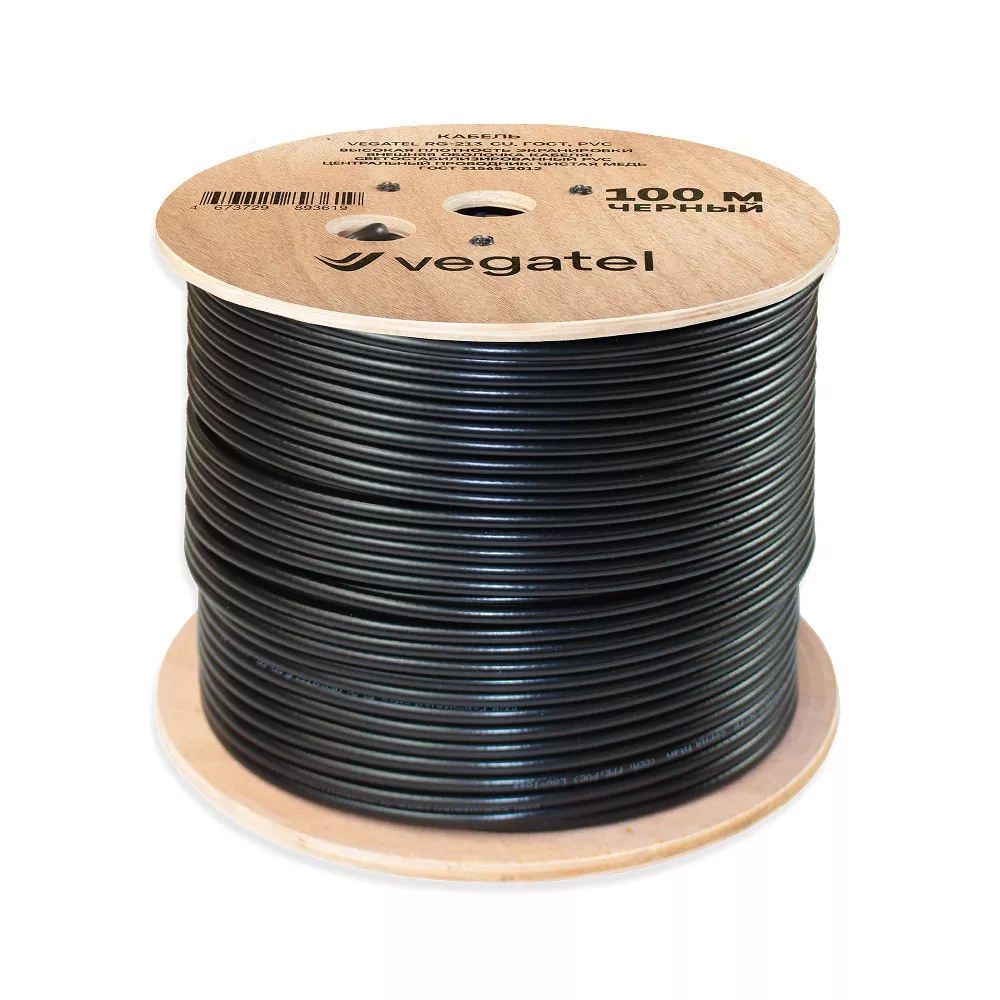

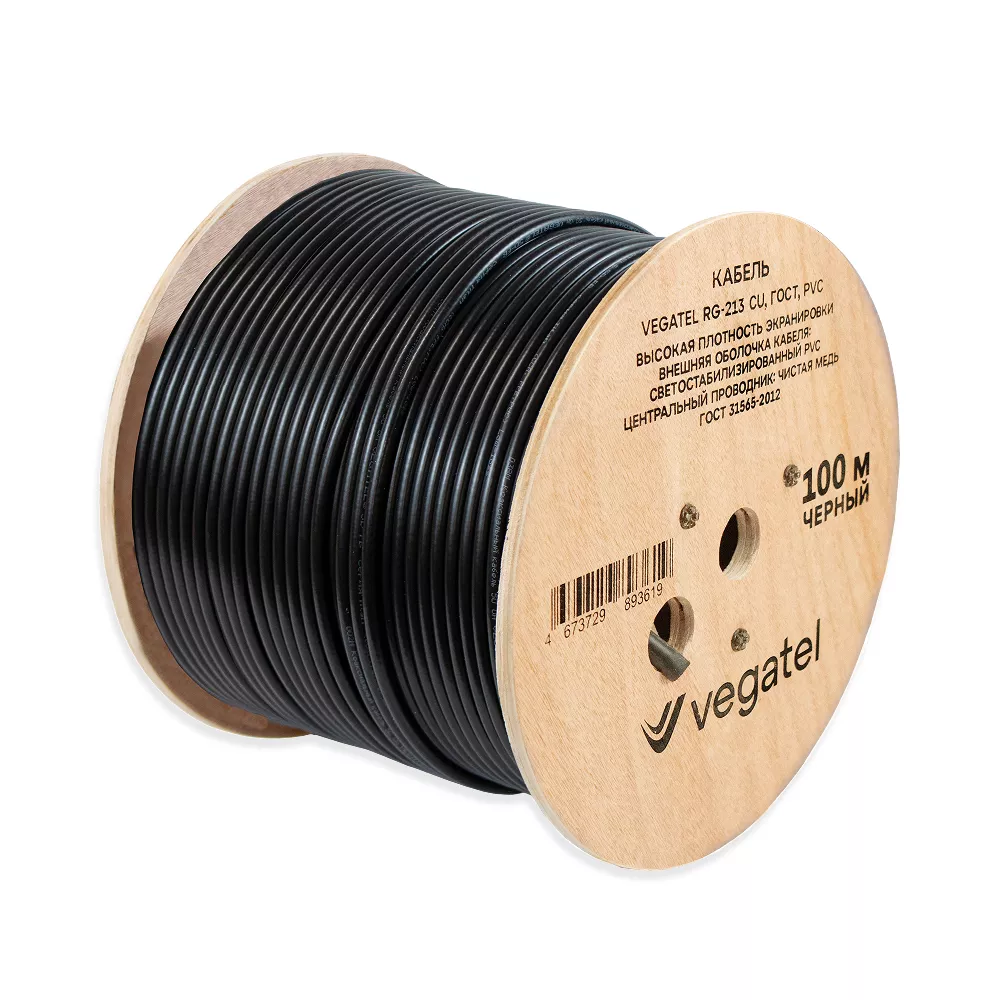

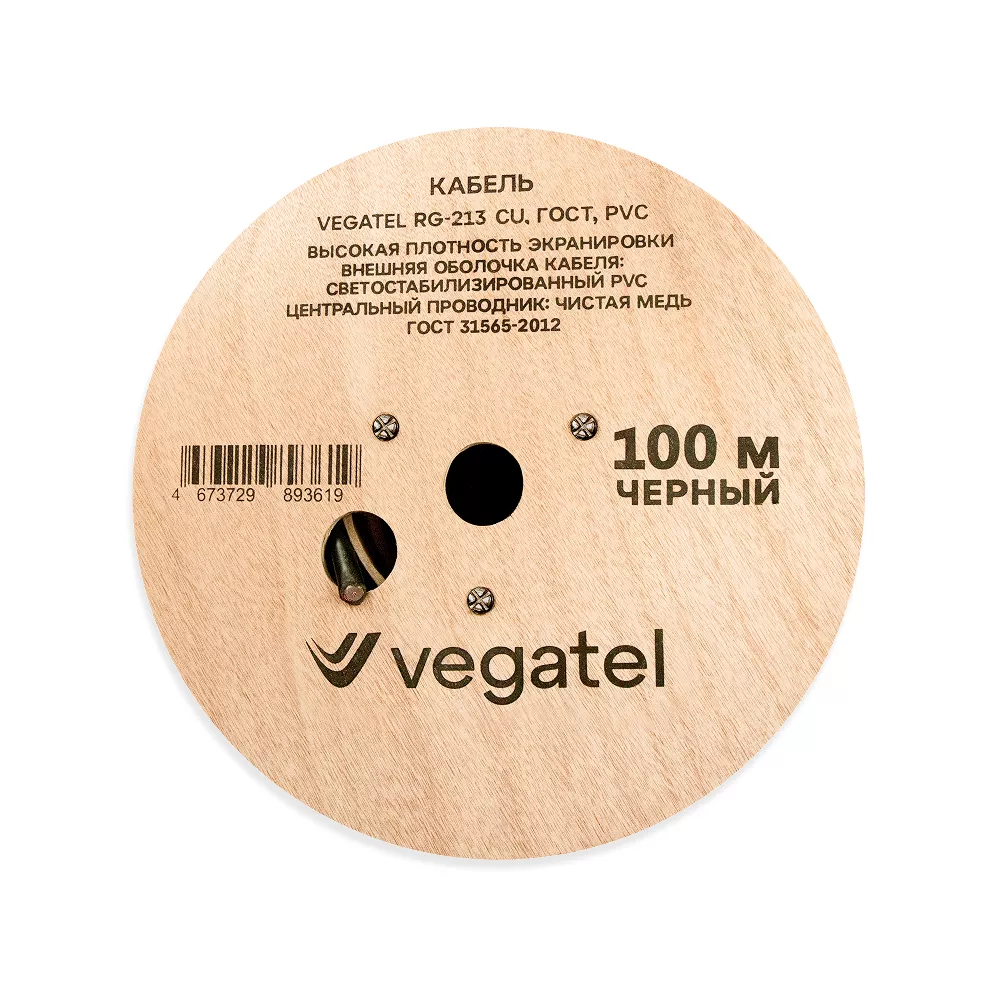

Коаксиальный кабель VEGATEL RG-213 Cu предназначен для передачи ВЧ сигнала с низкими потерями в радиочастотных линиях. Конструкция выполнена на базе кабеля RG-213 с центральным проводником из чистой меди, что делает его пригодным для магистралей, где требуется стабильная передача сигнала на протяжённом участке.
Внутренний диэлектрик изготовлен из светостабилизированного PVC, а внешняя оболочка также выполнена из PVC. Такое исполнение помогает использовать кабель в условиях эксплуатации от -40℃ до +70℃ и при монтаже от -20℃ до +50℃. Для расчёта линии полезны указанные параметры 50±3 Ом и погонная ёмкость 100 пФ/м, поскольку они задают электрическое поведение тракта.
По геометрии кабель имеет диаметр центральной жилы 7/0,75 мм, диаметр диэлектрика 7,25 мм, внешний диаметр оболочки 10,3 мм и диаметр оплётки 7,9 мм. Плотность основного экрана составляет 90%, а материал оплётки указан как CCA, что позволяет оценивать конструкцию кабеля при подборе под конкретную радиочастотную задачу.
Для инженерной оценки линии важны также коэффициент укорочения 0,66 ± 0,03, вес бухты 13,6 кг и габариты бухты 31 см х 31 см х 25 см. Кабель поставляется бухтой 100 м, срок службы изделия заявлен 20 лет, а таблица затухания показывает рост потерь с частотой: 3.15 дБ/100м на 55 МГц и 14.27 дБ/100м на 1000 МГц.
На практике VEGATEL RG-213 Cu используют там, где требуется собрать коаксиальную трассу с понятными электрическими параметрами и контролируемыми потерями. Кабель удобен для стационарных линий, соединительных участков и монтажных работ, когда важны не только волновое сопротивление и диаметр, но и предсказуемость поведения на разных частотах.
При проектировании и обслуживании радиосистем этот кабель помогает выдерживать заданную геометрию линии и согласование с аппаратурой, рассчитанной на 50 Ом. Отдельно полезны данные по затуханию на 450, 600, 750 и 1000 МГц, поскольку они позволяют выбирать участок применения без лишних допущений и подбирать длину трассы под рабочий диапазон.
