Мачты ComTech серии CT-S3 относятся к классу стальных выдвижных свободностоящих конструкций. Серия рассчитана на стационарное и мобильное развертывание мобильных комплексов сотовой связи, систем освещения, а также тяжелых и сверхтяжелых антенн. Для таких задач важны жесткость конструкции, предсказуемая работа подъема и возможность установки в разных условиях эксплуатации.

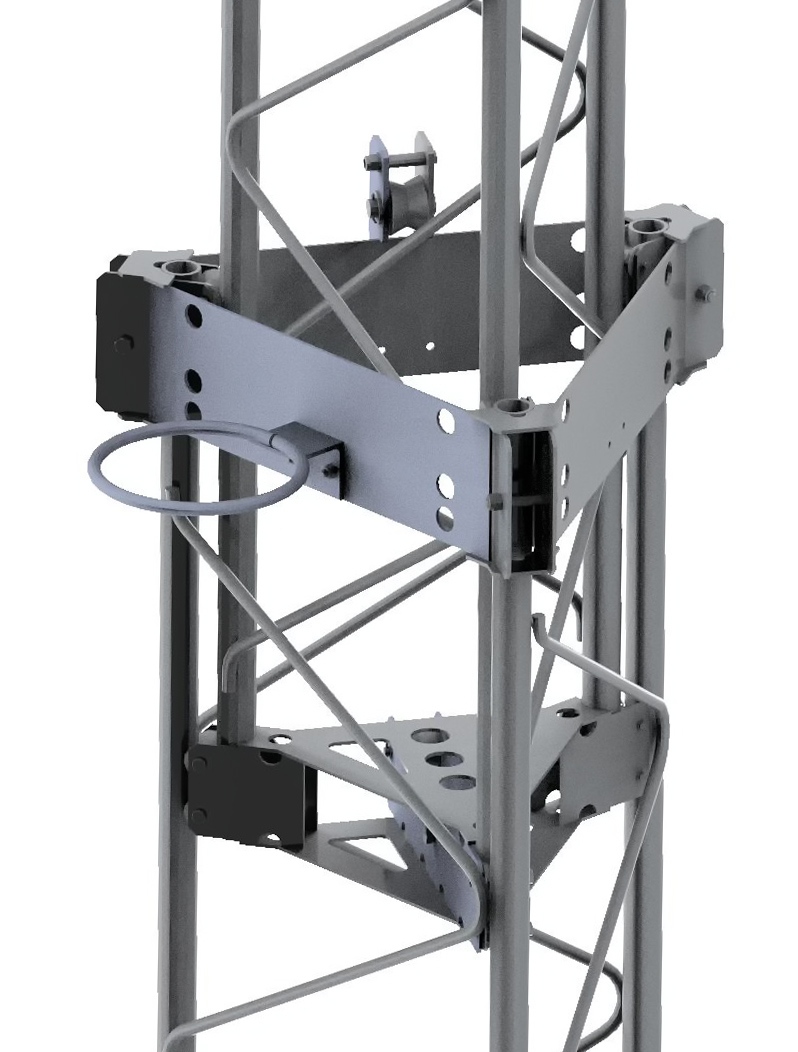

Конструкция собрана из треугольных решеток, которые уменьшаются с увеличением высоты. Технология производства бесшовная, продольные элементы труб имеют диаметр 40 мм при толщине стенок 4-6 мм. Поперечная обрешетка выполнена в змеевидной конструкции из круга 18 и 14 мм. Такая схема формирует рабочую жесткость при сохранении транспортируемости и позволяет использовать мачту в составе высоких антенных систем.

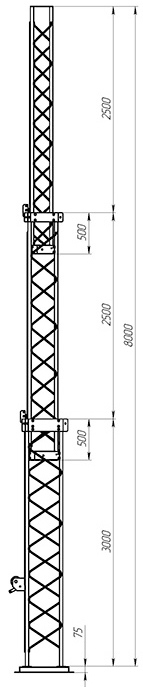

Модель CT-S3-3Х-3000 имеет три секции, максимальную высоту 8 м, высоту с трубой 10 м и минимальную высоту 3,4 м. Длина секции составляет 3 м, ширина верхней секции 304 мм, ширина нижней секции 512 мм, вес 176 кг. Эти параметры задают компактный транспортный формат и позволяют заранее оценить требования к основанию, площадке и способу доставки на объект.
Развертывание выполняется при помощи встроенной системы подъема из горизонтального положения. В комплекте предусмотрены электрический и механический выдвижной механизм, расположенные на нижней секции. Поставка осуществляется в собранном виде, а время развертывания составляет от 3 до 15 минут. Для стационарной эксплуатации требуется подготовленный бетонный фундамент, а для мобильного применения допускается установка на подвижной платформе, крепление к корпусу транспортного средства или использование опорного каркаса с плитой на грунте.
При свободностоящем исполнении площадь развертывания составляет квадрат 2х2 м, а при исполнении с растяжками рабочая зона принимает форму круга диаметром от 5 до 15 м. Полезная нагрузка мачты 26 метровой высоты в верхней точке указана до 200 кг без оттяжек и до 400 кг с оттяжками. Для проектирования площадки и фундамента это дает понятные границы по нагрузке и по месту установки в зависимости от схемы монтажа.
Серия CT-S3 подходит для объектов, где требуется подъем антенного оборудования на высоту с сохранением возможности быстрой сборки и демонтажа. Встроенный подъемный механизм упрощает ввод мачты в работу, а треугольная решетчатая схема помогает распределять нагрузку по всей высоте конструкции. Для временных площадок, инженерных постов и мобильных комплексов такая компоновка дает предсказуемую механику развертывания и понятные требования к основанию.
На практике мачта удобна там, где объект меняет конфигурацию или место установки. При работе с мобильными комплексами сотовой связи конструкция позволяет поднять оборудование на рабочую высоту и затем вернуть его в транспортное положение. В системах освещения мачта используется как вертикальная несущая основа, а при монтаже тяжелых и сверхтяжелых антенн важны заявленные параметры по высоте, массе и полезной нагрузке.
