Мачты ComTech серии CT-S3 относятся к классу стальных выдвижных свободностоящих конструкций. Серия предназначена для стационарного и мобильного развертывания мобильных комплексов сотовой связи, систем освещения, тяжелых и сверхтяжелых антенн. Для таких задач важны несущая способность, возможность установки на подготовленное основание и быстрый перевод из транспортного положения в рабочее.

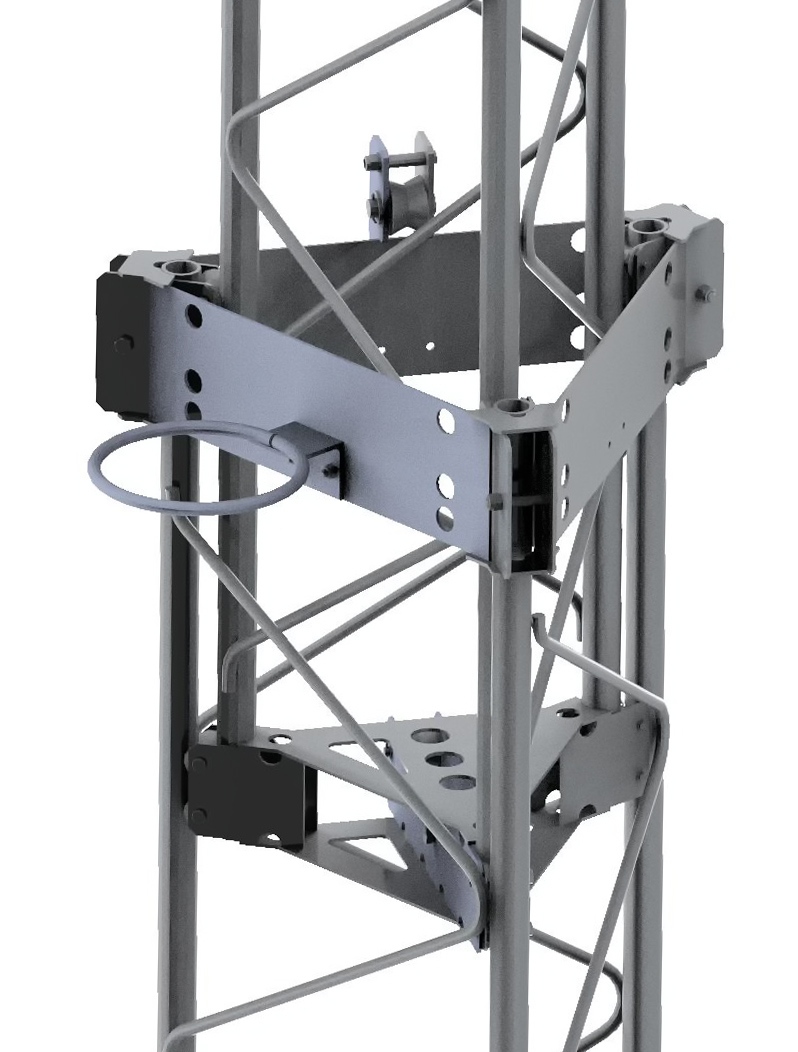

Конструкция выполнена из треугольных решеток, уменьшающихся с увеличением высоты. Технология производства бесшовная, продольные элементы труб имеют диаметр 40 мм при толщине стенок 4-6 мм. Поперечная обрешетка имеет змеевидную конструкцию из круга 18 и 14 мм. Такое исполнение формирует жесткую пространственную схему и помогает использовать мачту с антенно-фидерным оборудованием и светотехническими системами.

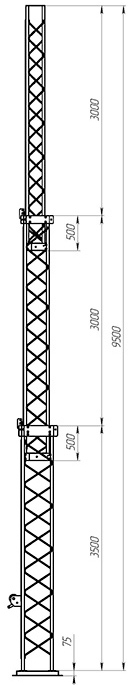

Модель CT-S3-3Х-3500 имеет три секции, максимальную высоту 9,5 м, высоту с трубой 11,5 м и минимальную высоту 3,9 м. Длина секции составляет 3 м, ширина верхней секции 304 мм, ширина нижней секции 512 мм, вес 205 кг. Эти параметры задают требования к логистике, к подготовке площадки и к расчету основания перед монтажом.
Подъем выполняется встроенной системой из горизонтального положения. В комплекте предусмотрены электрический и механический выдвижной механизм, расположенные на нижней секции. Поставка осуществляется в собранном виде, а развертывание занимает от 3 до 15 минут. Для стационарной эксплуатации требуется заранее подготовленный бетонный фундамент, а для мобильных схем допускается установка на подвижной платформе, крепление к корпусу транспортного средства или использование опорного каркаса с плитой на грунте.
При свободностоящем исполнении площадь развертывания составляет квадрат 2х2 м, а при исполнении с растяжками рабочая зона принимает форму круга диаметром от 5 до 15 м. Полезная нагрузка мачты 26 метровой высоты в верхней точке указана до 200 кг без оттяжек и до 400 кг с оттяжками. Эти значения помогают выбрать схему монтажа в зависимости от массы оборудования и доступной площади на объекте.
Серия CT-S3-3Х-3500 удобна там, где требуется поднять оборудование выше типового уровня и при этом сохранить возможность перевозки и относительно быстрого развертывания. Встроенный механизм подъема сокращает время подготовки к работе, а секционная решетчатая конструкция помогает распределять нагрузку по всей длине мачты. Для временных площадок и объектов с переменной конфигурацией это упрощает эксплуатацию.
В инженерных системах мачта используется как несущая основа для антенн и освещения, где важны точная высота установки и понятные ограничения по основанию. При стационарном применении бетонный фундамент принимает нагрузку конструкции, а при мобильном применении мачта может работать на платформе или на грунтовой опоре с плитой. Такой набор вариантов монтажа позволяет подбирать схему под конкретную площадку.
