Мачты ComTech серии CT-S3 относятся к классу стальных выдвижных свободностоящих конструкций. Серия применяется для стационарного и мобильного развертывания мобильных комплексов сотовой связи, систем освещения, тяжелых и сверхтяжелых антенн. Для таких объектов требуется сочетание жесткой несущей схемы, удобного подъема и понятной подготовки основания.

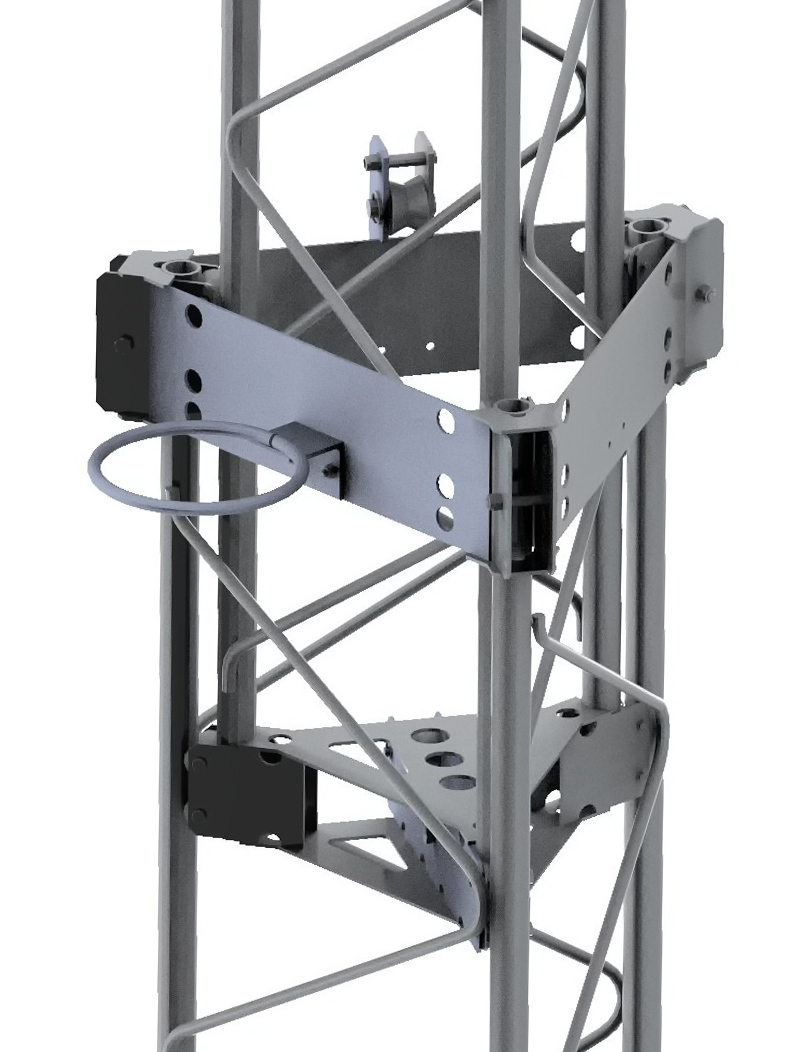

Конструкция собрана из треугольных решеток, уменьшающихся с увеличением высоты. Технология производства бесшовная, продольные элементы труб имеют диаметр 40 мм при толщине стенок 4-6 мм. Поперечная обрешетка выполнена в змеевидной конструкции из круга 18 и 14 мм. Такое исполнение помогает удерживать геометрию мачты при работе с антенно-фидерными системами и светотехническим оборудованием.

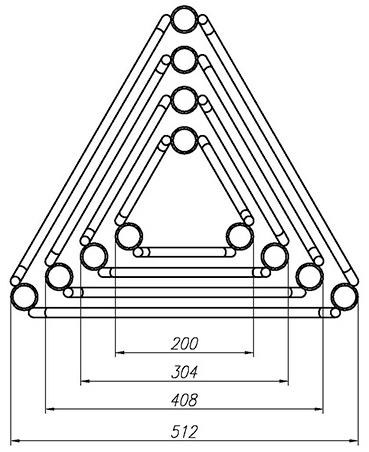

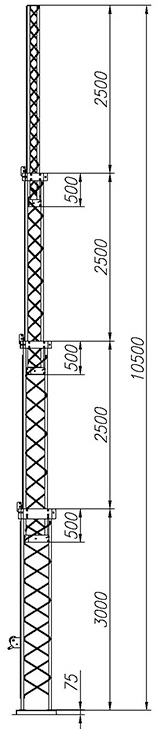

Модель CT-S3-4-3000 имеет максимальную высоту 10,5 м, высоту с трубой 12,5 м и минимальную высоту 3,6 м. Длина секции составляет 3 м, ширина верхней секции 200 мм, ширина нижней секции 512 мм, вес 224 кг. Эти параметры определяют требования к транспортировке, монтажной площадке и расчету фундамента для стационарной эксплуатации.
Подъем выполняется встроенной системой из горизонтального положения. В комплекте предусмотрены электрический и механический выдвижной механизм, расположенные на нижней секции. Поставка осуществляется в собранном виде, а время развертывания составляет от 3 до 15 минут. Для стационарной установки требуется заранее подготовленный бетонный фундамент, а для мобильного применения допускается монтаж на подвижной платформе, крепление к корпусу транспортного средства или использование опорного каркаса с плитой на грунте.
При свободностоящем исполнении площадь развертывания составляет квадрат 2х2 м, а при исполнении с растяжками рабочая зона принимает форму круга диаметром от 5 до 15 м. Полезная нагрузка мачты 26 метровой высоты в верхней точке указана до 200 кг без оттяжек и до 400 кг с оттяжками. Эти данные помогают выбрать схему монтажа под массу оборудования и доступное место на объекте.
Серия CT-S3-4-3000 полезна там, где требуется поднять оборудование на высоту более 10 м и при этом сохранить возможность быстро привести мачту в рабочее положение. Встроенный механизм подъема сокращает время ввода в эксплуатацию, а секционная решетчатая схема позволяет использовать конструкцию как несущую основу для антенн и систем освещения. Для объектов с переменной конфигурацией это упрощает организацию работ.
На практике мачта подходит для площадок, где важны высота установки и выбор способа монтажа под конкретные условия. При стационарной работе бетонный фундамент принимает нагрузку конструкции, а при мобильной схеме мачта может быть установлена на платформе или на грунтовой опоре с плитой. Такой набор вариантов позволяет адаптировать изделие к объектам связи, инженерным постам и временным площадкам.
