Мачта ComTech серии CT-S3-5-3500 относится к классу стальных выдвижных свободностоящих конструкций и применяется для стационарного или мобильного развертывания комплексов сотовой связи, систем освещения, тяжелых и сверхтяжелых антенн. Для таких задач важны высота, возможность быстрого подъема и понятная схема установки на подготовленное основание или мобильную платформу.

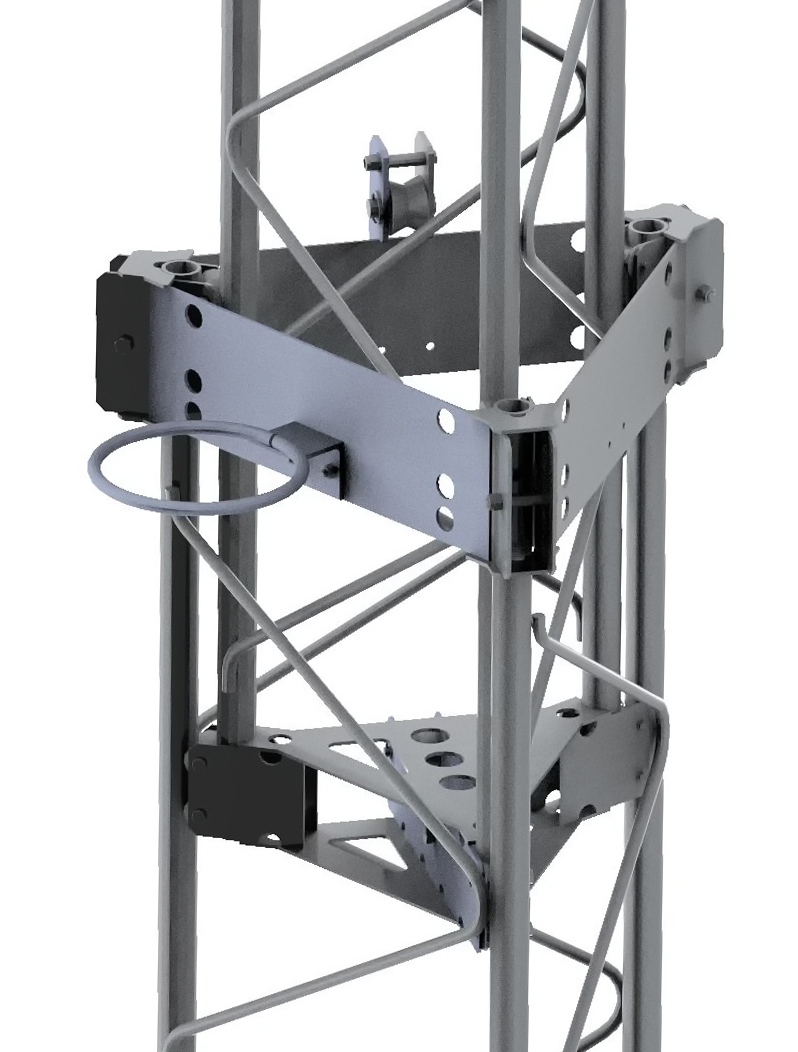

Конструкция собрана из треугольных решеток, которые уменьшаются с увеличением высоты. Продольные элементы труб выполнены диаметром 40 мм с толщиной стенок 4-6 мм, поперечная обрешетка имеет змеевидную конструкцию из круга 18 и 14 мм. Бесшовная технология производства и решетчатая схема формируют жесткую опору для размещения оборудования на значительной высоте.

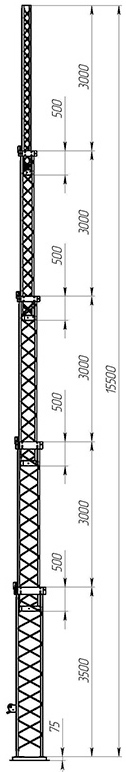

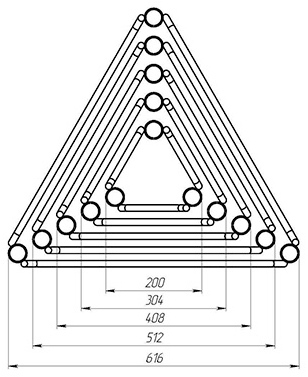

В этой модификации мачта имеет 5 секций, максимальную высоту 15,5 м, высоту с трубой 17,5 м и минимальную высоту 4,3 м. Длина секции составляет 3,5 м, ширина верхней секции 200 мм, ширина нижней секции 616 мм, масса 363 кг. Эти параметры определяют рабочий диапазон модели и удобство транспортировки в сложенном состоянии.
Встроенная система подъема позволяет переводить мачту из горизонтального положения, а комплектный электрический и механический выдвижной механизм расположен на нижней секции. Поставка в собранном виде и время развертывания от 3 до 15 минут упрощают ввод в эксплуатацию на объектах, где монтажное окно ограничено. Для стационарной установки требуется заранее подготовленный бетонный фундамент, для мобильного применения допускается крепление к корпусу транспортного средства или установка на опорном каркасе с плитой на грунт.
Свободностоящее исполнение занимает квадрат 2х2 м, а при использовании растяжек рабочая площадь принимает форму круга диаметром от 5 до 15 м. Для мачты 26-метровой высоты указана полезная нагрузка до 200 кг без оттяжек и до 400 кг с оттяжками, что помогает оценить допустимый вес навесного оборудования. При работе с тяжелыми моделями может понадобиться тяжелая техника, поэтому проектирование основания и маршрута доставки стоит закладывать вместе с расчетом нагрузки.
