Мачта ComTech серии CT-S3-5Х-3000 относится к классу стальных выдвижных свободностоящих конструкций и используется для стационарного или мобильного развертывания комплексов сотовой связи, систем освещения, тяжелых и сверхтяжелых антенн. Такая конфигурация подходит для объектов, где требуется выдвижная опора с фиксированной секционной геометрией и возможностью установки на подготовленное основание либо на мобильную платформу.

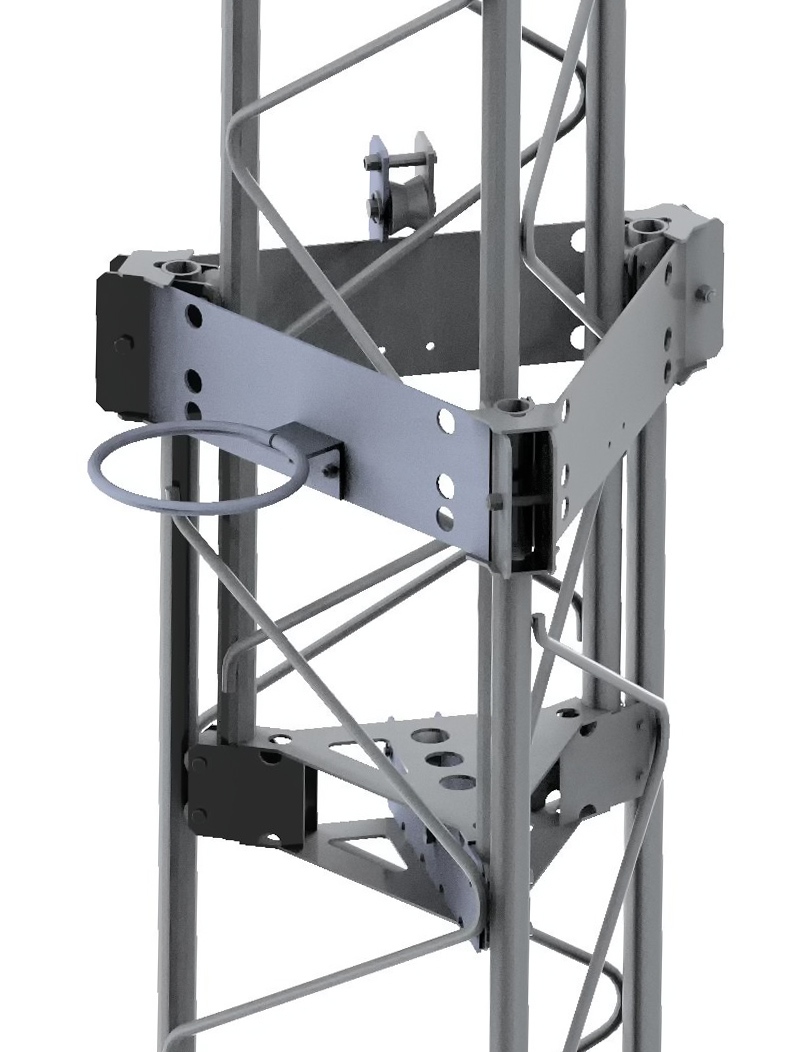

Каркас мачты выполнен из треугольных решеток, уменьшающихся с увеличением высоты. Продольные элементы труб имеют диаметр 40 мм при толщине стенок 4-6 мм, поперечная обрешетка сделана по змеевидной схеме из круга 18 и 14 мм. Бесшовная технология производства поддерживает единый характер конструкции и помогает сохранять расчетную форму секций при подъеме и работе под нагрузкой.

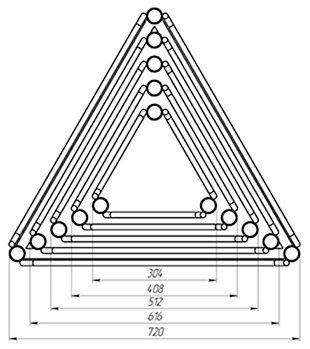

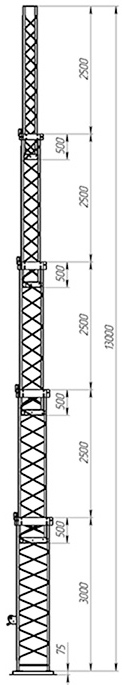

Модель содержит 5 секций, имеет максимальную высоту 13 м, высоту с трубой 15 м и минимальную высоту 3,8 м. Длина секции составляет 3 м, ширина верхней секции 304 мм, ширина нижней секции 720 мм, масса 382 кг. Эти параметры определяют рабочую высоту, транспортную длину и требования к основанию при проектировании объекта.
Подъем выполняется встроенной системой из горизонтального положения, а в комплект входят электрический и механический выдвижной механизм, расположенные на нижней секции. Поставка в собранном виде сокращает время ввода в работу: развертывание занимает от 3 до 15 минут. Для стационарной эксплуатации мачта устанавливается на заранее подготовленный бетонный фундамент, а для мобильного применения допускается крепление к корпусу транспортного средства или монтаж на опорном каркасе с плитой на грунт.
Свободностоящее исполнение занимает площадь 2х2 м, а при применении растяжек рабочая зона становится кругом диаметром от 5 до 15 м. Для мачты 26-метровой высоты указана полезная нагрузка до 200 кг без оттяжек и до 400 кг с оттяжками, что помогает соотнести массу антенн и другого оборудования с допустимым режимом работы. При использовании тяжелых моделей может потребоваться тяжелая техника, поэтому монтажную схему и логистику перемещения следует планировать заранее.
