Стальные выдвижные свободностоящие мачты серии CT-S3-2-5000 относятся к классу конструкций для стационарного и мобильного развертывания комплексов сотовой связи, систем освещения, тяжелых и сверхтяжелых антенн. Конструкция состоит из треугольных решеток, уменьшающихся с увеличением высоты, и поставляется в собранном виде. Для подъема используется встроенная система из горизонтального положения, а развертывание занимает от 3 до 15 минут. Такой формат удобен там, где требуется быстро подготовить высокую опору к работе без длительной сборки на площадке.

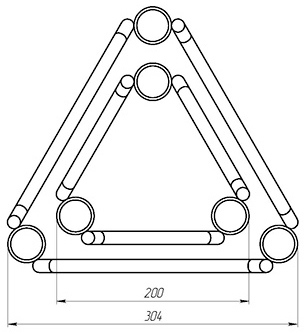

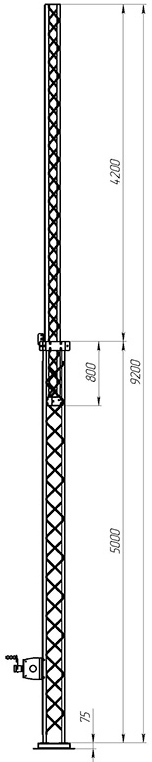

Высота мачты в этой серии достигает 9,2 м по максимальному значению, высота с трубой составляет 11,2 м, минимальная высота равна 5,2 м. Длина секции составляет 5 м, ширина верхней секции 200 мм, а ширина нижней секции 304 мм. Вес конструкции составляет 167 кг. Эти параметры определяют габариты и транспортную логику изделия, а также позволяют заранее оценить требования к основанию, подвижной платформе или бетонному фундаменту.
Продольные элементы труб выполнены бесшовной технологией и имеют диаметр 40 мм при толщине стенок 4-6 мм. Поперечная обрешетка выполнена в змеевидной конструкции из круга 18 и 14 мм. Такая компоновка используется для размещения тяжелых и сверхтяжелых антенн, а также для мобильных комплексов сотовой связи и систем освещения, когда требуется несущая конструкция с заданной геометрией и возможностью работы в составе стационарной либо мобильной площадки.
Полезная нагрузка мачты высотой 26 м в верхней точке составляет до 200 кг без оттяжек и до 400 кг с оттяжками. В свободностоящем исполнении площадь развертывания составляет квадрат 2х2 м, а при исполнении с растяжками используется круг диаметром от 5 до 15 м. Мачта может устанавливаться на заранее подготовленный бетонный фундамент, на подвижную платформу с креплением к корпусу транспортного средства или на опорный каркас с плитой, установленный на грунт.
В комплекте предусмотрены электрический и механический выдвижной механизм, расположенные на нижней секции. Серия CT-S3-2-5000 подходит для задач, где требуется сочетание высокой полезной нагрузки, быстрого развертывания и возможности выбора схемы установки под конкретный объект. Для тяжелых моделей допускается применение тяжелой техники, когда условия площадки или масса оборудования требуют дополнительной механизации монтажа.
