Взрывозащищённые рации для нефтегаза и шахт: как выбрать

Оператор нефтебазы заходит в резервуарный парк, где воздух насыщен парами нефтепродуктов. Обычная рация здесь опасна: искра от контакта переключателя канала или короткое замыкание в аккумуляторе способны воспламенить взрывоопасную смесь. Взрывозащищённые рации ATEX (Atmosphères Explosibles — директива ЕС 2014/34/EU для оборудования взрывоопасных зон) и Ex-сертифицированные модели спроектированы так, чтобы электрическая энергия внутри корпуса не могла стать источником воспламенения ни при повреждении цепи, ни при падении устройства. В статье — как читать маркировку Ex, зачем нужны зоны 0/1/2 и категории Ga/Gb, и какую модель ставить на конкретный объект: от буровой площадки до угольной шахты.

Что означает маркировка ATEX и Ex на корпусе рации

На корпусе сертифицированной рации всегда есть строка вида Ex ib IIC T4 Gb. Каждый символ — не украшение, а конкретное ограничение по применению устройства.

• Ex — знак взрывозащищённого исполнения по ГОСТ IEC 60079.
• Вид защиты (ib, ia, d, e и другие) — способ, которым устройство исключает искрение. «ib» — искробезопасная цепь уровня b: энергии в цепи недостаточно для воспламенения даже при одном повреждении. «ia» — более строгий уровень, выдерживает два независимых повреждения подряд; такое исполнение требуют для зоны 0.
• Группа газа — IIA (пропан, наименее чувствительные смеси), IIB (этилен) или IIC (водород, ацетилен — самая жёсткая группа, покрывает практически все промышленные газы). Рация с маркировкой IIC подходит для объектов с любой группой газа, включая нефтехимию.
• Температурный класс T1–T6 — максимальная температура поверхности корпуса при неисправности. T4 (135 °C) хватает для большинства нефтепродуктов, T6 (85 °C) требуется для особо летучих смесей.
• Категория оборудования — Ga, Gb или Gc, где буква G означает «газ» (для взрывоопасной пыли применяется буква D). Категория напрямую привязана к зоне, в которой разрешено использовать устройство.

Зоны 0, 1, 2 и какая категория рации им соответствует

Классификация зон определяется частотой и длительностью присутствия взрывоопасной смеси в воздухе — это прописывается в паспорте взрывобезопасности конкретного объекта, а не выбирается на глаз.

• Зона 0 — взрывоопасная смесь присутствует постоянно или большую часть времени: внутри резервуаров, трубопроводов, реакторов. Требует категорию Ga — рацию сюда обычный персонал физически не заносит, поэтому такое исполнение среди носимых раций встречается редко.
• Зона 1 — смесь появляется периодически при нормальной работе оборудования: у сливных эстакад, вблизи клапанов, на площадках налива. Нужна категория Gb — это стандартное исполнение для большинства взрывозащищённых раций в подборке ниже.
• Зона 2 — смесь возникает редко и кратковременно, только при аварии или нарушении герметичности. Достаточно категории Gc, но на практике предприятия чаще берут более защищённые Gb-модели с запасом.

Ошибка, которую допускают на закупках: берут рацию «просто с ATEX», не сверяя зону объекта с категорией устройства. Рация категории Gc в зоне 1 — это нарушение регламента, а не экономия.

IECEx и российский EAC Ex: какой сертификат обязателен в РФ

IECEx (International Electrotechnical Commission System for Certification to Standards for Explosive Atmospheres — международная система сертификации МЭК для взрывоопасных сред) даёт единый сертификат, признаваемый в десятках стран без повторных испытаний. Для рынка ЕС аналогичную роль играет ATEX.

Для легальной эксплуатации в России действует Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Обязательна маркировка EAC Ex — сертификаты ATEX и IECEx сами по себе не заменяют её на территории РФ, хотя обычно служат основанием для получения EAC Ex. Перед закупкой партии для предприятия ТБ-специалисту нужно запросить у поставщика копию действующего сертификата EAC Ex и проверить срок его действия — он не бессрочный.

Взрывозащита для шахт: группа I и категории M1/M2

Для подземных горных работ действует отдельная классификация — группа I (в отличие от группы II для наземных производств). Причина — метан и угольная пыль создают риск взрыва даже при штатной вентиляции. Здесь применяются категории M1 (оборудование остаётся взрывобезопасным даже при отключении вентиляции — самый высокий уровень) и M2 (обесточивается автоматически при возникновении взрывоопасной концентрации метана). Рация без маркировки группы I формально нельзя проносить в шахту, даже если у неё есть маркировка ATEX для группы II — это разные системы допуска.

Как выбрать взрывозащищённую рацию для нефтегаза и шахт

• Соответствие зоне и группе объекта. Сверьте категорию рации (Ga/Gb/Gc, группа IIA/IIB/IIC, для шахт — группа I и M1/M2) с паспортом взрывобезопасности участка. Это не рекомендация, а требование регламента.
• Диапазон частот. VHF (136–174 МГц) лучше держит сигнал на открытой местности — буровая площадка, промысел, эстакады без плотной застройки. UHF (400–470 МГц) увереннее проходит через стены, металлоконструкции и трубопроводы — цеха НПЗ, компрессорные станции, подземные выработки.
• Класс защиты корпуса IP67/IP68. IP67 — защита от пыли и кратковременного погружения на глубину до 1 м. IP68 — от постоянного погружения, актуально там, где рации падают в грязь или воду на поверхности выработки.
• Устойчивость к падениям и перепадам температур. Маркировка Mil-STD-810 (военный стандарт США на устойчивость к ударам, вибрации, температурам от −30 до +60 °C) показывает, что корпус проверен на падения с высоты около 1,2–1,5 м на бетон.
• Аккумулятор и совместимость с сертификатом. Для взрывозащищённой рации годится только оригинальная АКБ, указанная в сертификате конкретной модели. Установка неоригинальной или несертифицированной батареи аннулирует взрывозащиту всего устройства, даже если корпус и радиоблок сертифицированы отдельно.
• Стандарт связи. Аналоговая связь дешевле и проще в обслуживании; DMR (Digital Mobile Radio — цифровой стандарт передачи голоса) даёт более чистый звук на краю зоны покрытия и опцию шифрования переговоров, что важно для предприятий с режимом коммерческой тайны.

Обзор взрывозащищённых раций для нефтегаза и шахт

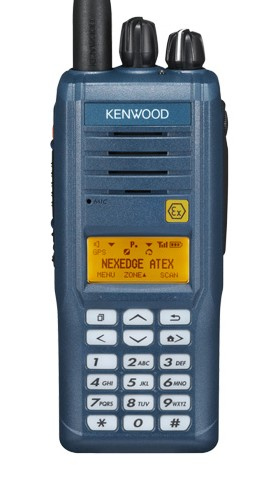

Kenwood NX-230EXE — 228 988 руб.

VHF-модель для открытых промысловых площадок: буровые, трубопроводные эстакады, территории без плотной металлической застройки, где важна дальность, а не проникающая способность сигнала.

• Диапазон: 136–174 МГц
• Защита: IP67 и Mil-STD-810
• Сертификация: рассчитана на работу во взрывоопасных зонах 1 и 2

Минус: производитель не раскрывает в открытой спецификации мощность передатчика и ёмкость АКБ — при закупке партии для предприятия эти цифры нужно запрашивать у поставщика отдельно, чтобы правильно спланировать сменную зарядку.

Kenwood NX-330EXE — 228 988 руб.

UHF-версия той же линейки — для цехов НПЗ, компрессорных станций и других закрытых помещений с плотными металлоконструкциями, где UHF-сигнал проходит через стены и трубопроводы лучше VHF.

• Диапазон: 440–470 МГц
• Защита: IP67 и Mil-STD-810

Минус: цена идентична VHF-версии, но диапазон другой — если на объекте есть и открытая территория, и закрытые цеха, придётся закупать оба комплекта, а это удваивает бюджет на связь.

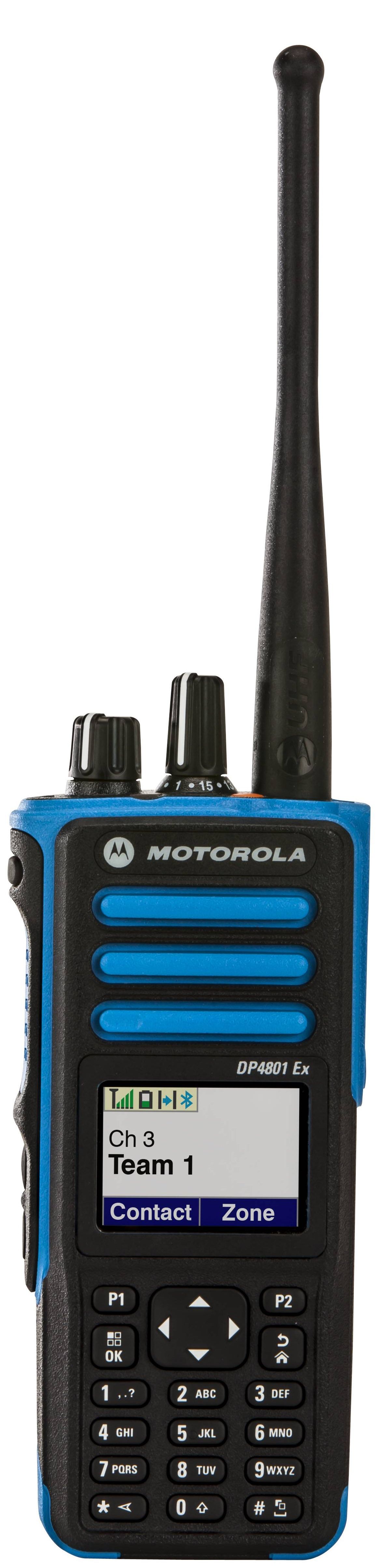

Motorola DP4801 ATEX — 178 679 руб.

Двухдиапазонная модель (VHF и UHF одновременно) — вариант для предприятий, где один и тот же персонал перемещается между открытой территорией и производственными помещениями в течение смены. Отдельно в продаже встречается версия только под VHF 136–174 МГц по 157 792 руб. — дешевле, если второй диапазон не нужен.

• Диапазон: 136–174 и 400–470 МГц
• Защита: IP67, MID, ATEX
• АКБ: 1600 мАч

Минус: 1600 мАч — не самый большой запас для полной 12-часовой смены при активном радиообмене; для непрерывной вахты нужен запасной аккумулятор в комплекте ЗИП.

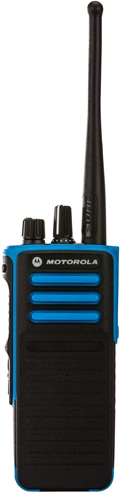

Motorola DP4401 Ex — 168 168 руб.

Более бюджетная модель в Ex-линейке Motorola — для предприятий, которым не нужны все функции флагманской DP4801 ATEX, а важна сама взрывозащита и прочный корпус.

• Защита: IP67 и Mil-STD-810

Минус: в открытой спецификации не указаны частотный диапазон и ёмкость батареи — перед оплатой обязательно сверьте точный паспорт устройства с диапазоном действующей радиосети предприятия, иначе рация не встанет в существующую сеть связи.

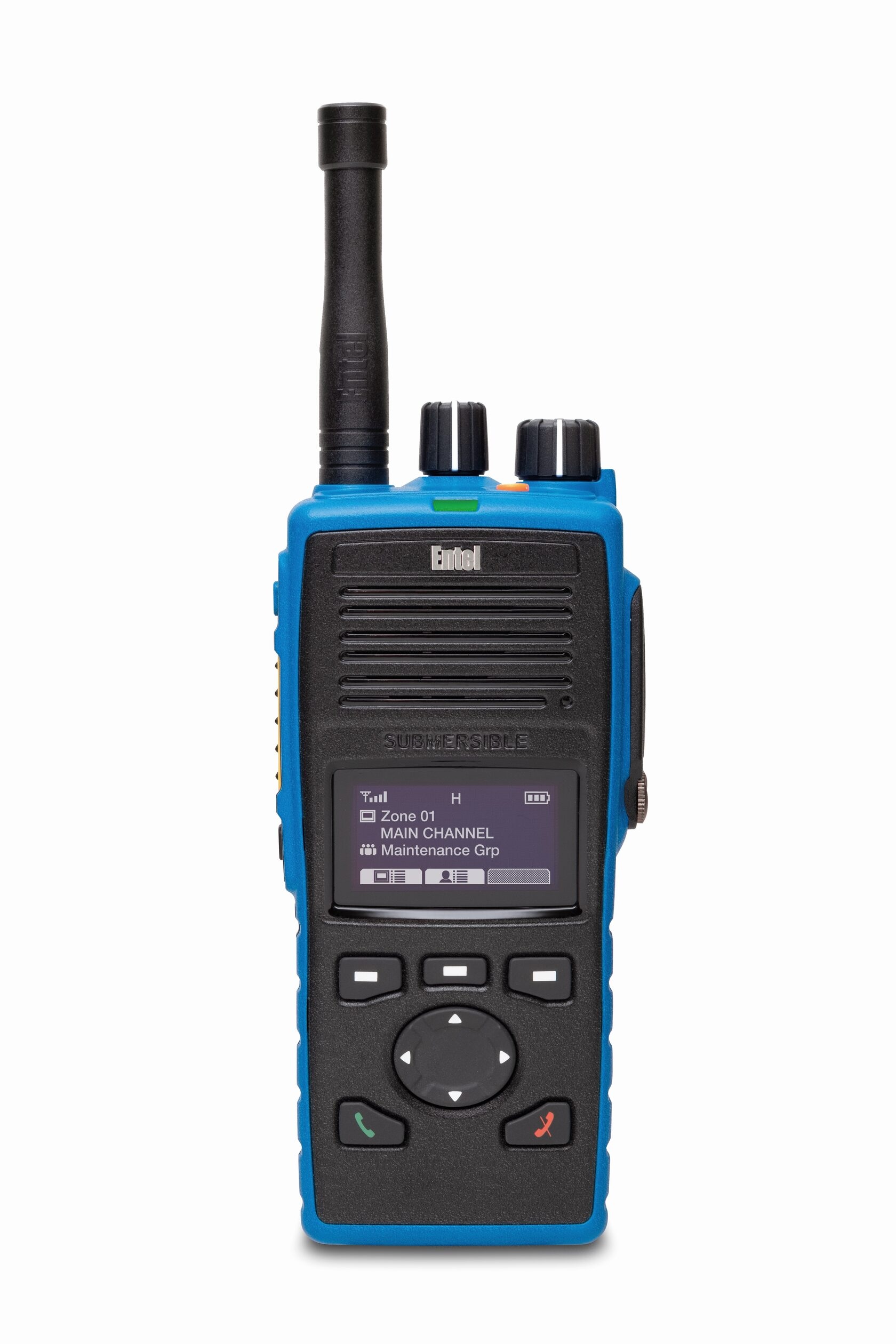

Entel DT925 — 147 108 руб.

Entel — бренд, который на офшорных платформах и нефтеналивных терминалах используют давно; линейка DT9 разрабатывалась специально под требования морской и нефтегазовой отрасли.

Минус: детальные ТТХ (диапазон, класс защиты, ёмкость АКБ) продавец не публикует в открытой карточке — модель нишевая, для точного сравнения с конкурентами нужно запрашивать заводской паспорт напрямую у поставщика.

Entel DT953 и Entel DT985 — 147 108 руб.

Старшие модификации линейки DT9 с расширенной комплектацией (дисплей, дополнительные интерфейсы) при той же базовой цене, что и DT925. Подходят тем же сегментам — офшор, терминалы, нефтепереработка с жёстким контролем искробезопасности.

Минус: как и у DT925, точные технические параметры не раскрыты публично — решение о закупке принимайте после получения официального сертификата и паспорта на конкретную модификацию.

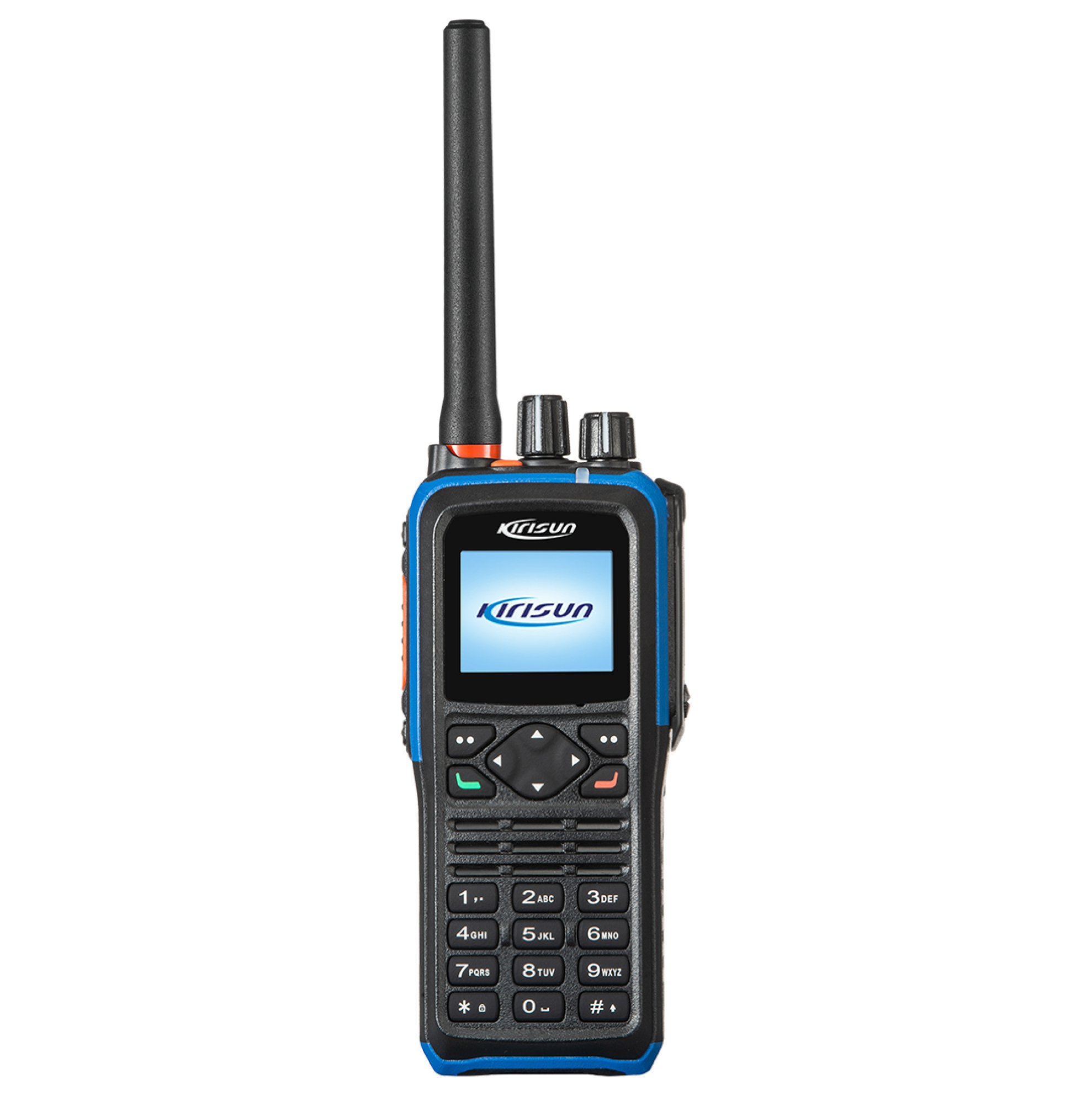

Kirisun DP810Ex — 145 000 руб.

UHF-модель с защитой IP68 — то есть выдерживает не только пыль и брызги, но и полное погружение. Логичный выбор для шахт и подземных выработок, где рации регулярно падают в грязь и воду на почве выработки.

• Диапазон: 400–470 МГц
• Защита: IP68

Минус: бренд менее раскручен на российском рынке, чем Kenwood или Motorola — перед закупкой крупной партии для шахты стоит уточнить у поставщика наличие сервисного центра и склада запчастей в РФ, чтобы не встать без связи при поломке.

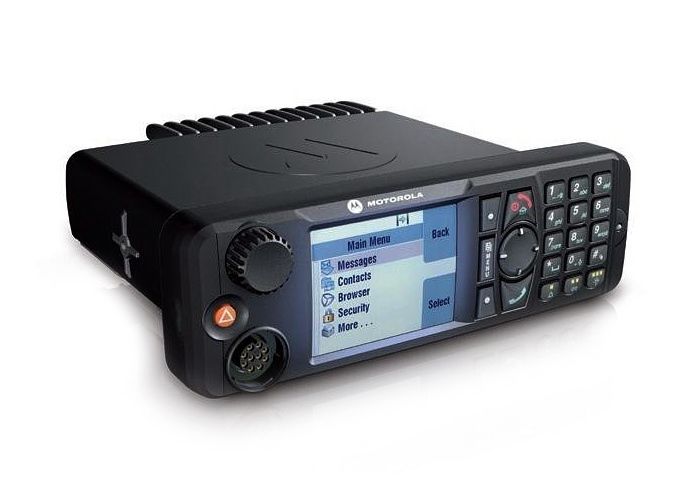

Motorola MTM 5200 — 142 943 руб.

Возимая (не носимая) радиостанция для установки в служебный транспорт или на диспетчерский пост на территории предприятия — обеспечивает связь с бригадами, которые уже вооружены носимыми Ex-рациями.

• Диапазон: 427–443 МГц
• Защита: IP67

Минус: это не портативное устройство для обхода территории пешком — для персонала, который заходит непосредственно во взрывоопасную зону, нужна отдельная носимая Ex-рация из этой же подборки.

Entel DT525 и Entel DT585 — 137 908 руб.

Младшая линейка Entel DT5 — самая доступная точка входа в подборке. Разумный вариант для резервного парка раций или для небольших объектов, где не нужен полный набор функций старшей серии DT9.

Минус: младшая линейка обычно уступает DT9 по времени автономной работы и набору интерфейсов — если предприятию нужен дисплей, GPS или расширенная батарея, придётся доплатить за старшую серию.

Сравнительная таблица взрывозащищённых раций

Частые вопросы о взрывозащищённых рациях

Можно ли использовать обычную рацию с корпусом IP67 во взрывоопасной зоне?

Нет. IP67 описывает только защиту от пыли и воды, но ничего не говорит о том, может ли устройство искрить внутри при повреждении. Взрывозащита — это отдельная сертификация внутренней электрической схемы с маркировкой Ex, и обычная рация с прочным корпусом её не имеет.

Действует ли европейский сертификат ATEX в России напрямую?

Нет. Для легальной эксплуатации в РФ нужна маркировка EAC Ex по ТР ТС 012/2011. ATEX и IECEx обычно служат основанием для её получения, но перед закупкой стоит запросить у поставщика именно копию действующего сертификата EAC Ex, а не только европейский документ.

Можно ли поставить в Ex-рацию аккумулятор от обычной модели той же линейки?

Нельзя. Взрывозащита сертифицируется для конкретной комбинации корпуса, платы и аккумулятора. Неоригинальная или несертифицированная батарея аннулирует весь сертификат устройства, даже если радиоблок и корпус сами по себе соответствуют требованиям Ex.

Чем зона 1 отличается от зоны 2 на практике?

В зоне 1 взрывоопасная смесь появляется периодически при нормальной работе оборудования — например, у клапанов или на площадках налива. В зоне 2 смесь возникает редко и только при аварии, обычно на периферии резервуарного парка. Большинство носимых Ex-раций категории Gb закрывают обе зоны.

Нужна ли рация с маркировкой M1 для рудной шахты без метана?

Зависит от конкретного паспорта взрывобезопасности объекта. Если на участке нет риска метано-воздушной или пылевой смеси, требования группы I могут не применяться, но это должен подтвердить документ предприятия, а не личное решение снабженца. При любом сомнении берите оборудование с сертификатом, соответствующим самой строгой категории, действующей на объекте.

Что выбрать: рекомендации для ТБ-специалистов

• Открытая территория промысла или буровой площадки (зона 1–2, VHF) → Kenwood NX-230EXE.
• Цеха НПЗ и закрытые технологические помещения (нужна проникающая способность UHF) → Kenwood NX-330EXE.
• Объект со смешанными зонами — и открытая территория, и производственные помещения → Motorola DP4801 ATEX с двумя диапазонами.
• Шахты и подземные выработки с постоянной сыростью и грязью → Kirisun DP810Ex с защитой IP68.
• Офшорные платформы и нефтеналивные терминалы → линейка Entel DT9 (DT925, DT953, DT985).
• Диспетчерский пост или служебный транспорт на территории предприятия → Motorola MTM 5200 как возимая станция в связке с носимыми Ex-рациями бригад.
• Резервный парк или ограниченный бюджет закупки → Entel DT525 / DT585.

Перед подписанием заявки на закупку в любом случае сверьте три документа: паспорт взрывобезопасности участка (какая зона и группа газа), сертификат EAC Ex на конкретную модель рации и срок его действия. Совпадение по бумагам — не формальность, а единственная гарантия, что устройство законно и безопасно эксплуатировать именно на вашем объекте.
