SKAT-24-2.0-DIN предназначен для питания радиоэлектронной аппаратуры с номинальным напряжением 24 В и используется в системах охранно-пожарной сигнализации, контроля и управления доступом, видеонаблюдения, автоматики, домофонов и телекоммуникационного оборудования. Изделие выполнено как стабилизированный источник питания с зарядом внешней аккумуляторной батареи и автоматическим переходом на резерв при пропадании сети.

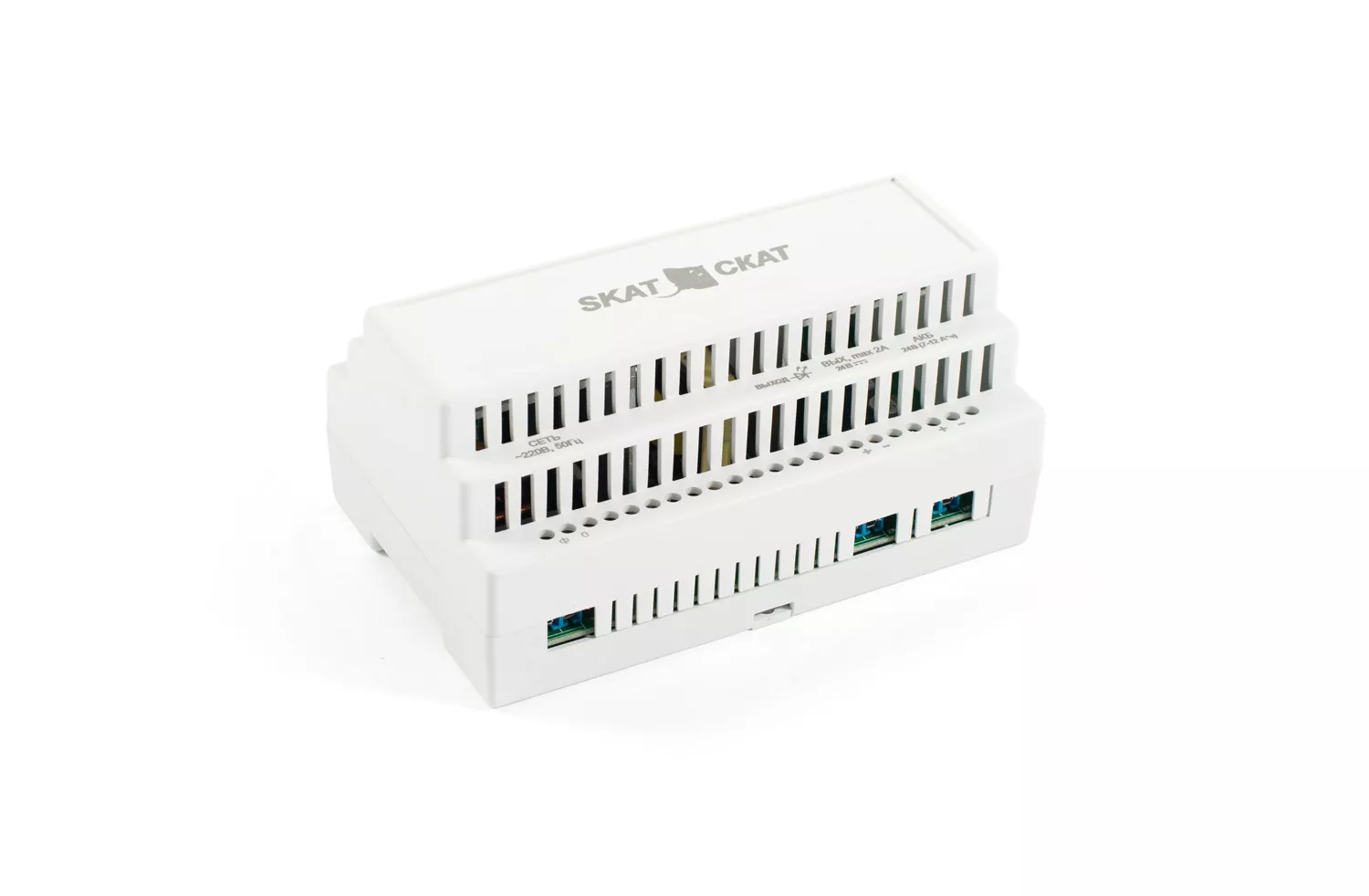

Конструктивно источник представляет собой печатную плату в пластиковом корпусе для установки на 35 мм DIN-рейку. На выходе формируется постоянное стабилизированное напряжение, а наличие сетевого режима и выходного напряжения контролируется светодиодными индикаторами «220 В» и «24 В». Для подключения предусмотрены разъемные клеммные колодки, что упрощает монтаж в шкафах автоматики и слаботочных щитах.
В режиме «ОСНОВНОЙ» устройство питает нагрузку от сети и одновременно заряжает внешнюю АКБ. В режиме «РЕЗЕРВ» питание нагрузки осуществляется от аккумуляторной батареи. Заявлены защита выхода от короткого замыкания и перегрузки, защита АКБ при КЗ в нагрузке самовосстанавливающимся предохранителем и защита от переполюсовки АКБ. Для запуска «тяжёлых» нагрузок предусмотрен отдельный акцент в описании изделия.
По электрическим параметрам источник рассчитан на сеть ~220 В, 50±1 Гц с диапазоном 187…242 В. Выходное напряжение в режимах ОСНОВНОЙ и РЕЗЕРВ составляет 21,0 (21,0)…28,0 (27,5) В, максимальный ток нагрузки равен 1,7 А в основном режиме и 2 А в резервном. Ток заряда АКБ указан как 2,0 — Iнагр., потребляемый ток от АКБ без нагрузки и сети не превышает 70 мА, а потребляемая мощность от сети без нагрузки и АКБ не превышает 6 ВА.
Пульсации при максимальном токе нагрузки и заряда составляют 100 мВ, ёмкость подключаемых АКБ 12 В указана как 7-17 Ач, количество батарей равно 2. Габариты без упаковки составляют 139x89x66 мм, в упаковке 152x105x71 мм, масса нетто меньше 0,24 кг, масса брутто меньше 0,36 кг. Диапазон рабочих температур составляет от -10 до +40 °C, относительная влажность воздуха при 25 °C меньше 80%, оболочка соответствует IP20.
SKAT-24-2.0-DIN удобен для объектов, где требуется компактный резервированный источник питания на DIN-рейке и при этом важны стабильный выход, контроль индикацией и работа с внешней аккумуляторной батареей. Такая схема подходит для охранных панелей, контроллеров доступа, видеосистем и домофонных узлов, где питание и резервирование должны быть собраны в одном модуле.
