Рации исправны, антенны на месте, а бригада в подвале торгового центра или на дальнем конце стройплощадки всё равно не слышит диспетчера — сигнал VHF/UHF гаснет за перекрытиями и на расстоянии свыше 2–3 км по прямой видимости. Ретранслятор для рации (репитер) принимает слабый сигнал одной радиостанции и переизлучает его с большей мощностью и с более высокой точки, увеличивая зону связи в несколько раз без замены самих раций. Разберём, как устроен дуплексный разнос частот, чем аналоговый репитер отличается от DMR-ретранслятора и какую модель ставить на объект с бюджетом от 1200 до 25 400 руб.
Как работает ретранслятор: дуплекс и разнос частот
Обычная рация работает в симплексе (simplex — режим, когда приём и передача идут на одной частоте по очереди: либо говоришь, либо слушаешь). Ретранслятор работает иначе: он принимает сигнал на одной частоте и одновременно передаёт его на другой. Это дуплексный режим (duplex), и именно он позволяет двум рациям, разнесённым на километры, слышать друг друга через один прибор в реальном времени, без задержек на переключение.
Разнос частот: зачем нужен второй канал
Приёмник и передатчик репитера не могут работать на одной частоте одновременно — мощный сигнал собственного передатчика забьёт чувствительный вход приёмника. Поэтому частоту приёма и частоту передачи разносят на фиксированный интервал, который называется разносом частот (offset). В диапазоне UHF (400–470 МГц) для служебной радиосвязи типовой разнос — единицы мегагерц, в VHF (134–174 МГц) — обычно несколько мегагерц. Конкретное значение задаётся программированием репитера и должно совпадать с настройками абонентских раций, иначе связь просто не установится.
Дуплексер: как одна антенна работает на приём и передачу сразу
Дуплексер — это блок из настроенных резонансных фильтров (кавитетов), который разделяет тракт приёма и передачи так, что репитер может работать через одну общую антенну. Без дуплексера пришлось бы ставить две антенны на удалении друг от друга — это дороже, сложнее в монтаже и хуже по электромагнитной совместимости. Дуплексер — стандартный узел профессиональных автономных репитеров; в компактных моделях-адаптерах, где в корпус просто вставляются две портативные рации, его функцию частично берёт на себя разнос частот и физическая изоляция антенн внутри корпуса.
Зона покрытия: что реально решает дальность
Дальность связи через ретранслятор определяют три фактора: высота установки антенны, выходная мощность передатчика и рельеф местности. Высота работает сильнее всего — радиогоризонт растёт пропорционально корню из высоты подъёма антенны, поэтому вынос репитера на крышу многоэтажного дома или мачту 20–30 м даёт кратный прирост зоны по сравнению с установкой на уровне третьего этажа. Мощность имеет значение на открытой местности (карьер, поле, трасса), а в городе или на промышленной площадке решающим оказывается число железобетонных перекрытий между рацией и репитером — каждое съедает часть сигнала независимо от паспортных ватт.
Аналоговый или DMR-ретранслятор: в чём разница
Аналоговый репитер — это простой FM-ретранслятор: один физический канал, звук передаётся как есть, без цифровой обработки. Такой репитер совместим с любой аналоговой рацией того же диапазона, стоит дешевле и проще в настройке — по сути, задать частоту приёма, частоту передачи и разнос. Из моделей в этом обзоре к этому классу относится Ретранслятор Turbosky VX-2100 — автономный аналоговый репитер VHF-диапазона.
DMR (Digital Mobile Radio) — цифровой стандарт связи ETSI, при котором голос кодируется в цифровой поток и передаётся пакетами по технологии TDMA (Time Division Multiple Access — разделение канала по времени). Ключевое отличие DMR-ретранслятора: один частотный дуплексный канал делится на два независимых таймслота, то есть один репитер фактически обслуживает две параллельные группы разговоров вместо одной. Звук у цифры не «шипит» по мере ослабления сигнала, как у аналога, а остаётся чистым почти до самого края зоны покрытия, после чего связь пропадает резко — это называют цифровым обрывом. DMR также даёт шифрование и адресные вызовы по ID. Обратная сторона — совместимость только с DMR-рациями (или дуал-модовыми аналог/DMR аппаратами) и заметно более высокая цена самого репитера по сравнению с аналоговым. В текущей линейке моделей ниже DMR-репитеров нет — это отдельный класс оборудования, который заказывают под конкретный проект радиосети с десятками абонентов.
Как выбрать ретранслятор для раций
Шесть параметров, на которые смотрят при выборе репитера для конкретного объекта.
- Диапазон и совместимость с рациями. Частота репитера обязана совпадать с диапазоном парка раций: безлицензионные LPD/PMR446 (433–434 и 446 МГц) для небольших объектов, VHF 134–174 МГц или UHF 400–470 МГц — для служебной связи с лицензируемой частотой.
- Тип устройства: адаптер или автономный репитер. Компактный адаптер работает от двух вставленных в него портативных раций и наследует их характеристики — дешёвое решение для одного здания. Автономный репитер имеет собственный приёмопередатчик, антенный тракт и дуплексер, работает независимо от абонентских раций и держит нагрузку постоянно.
- Мощность и высота установки. Мощность в паспорте важна меньше, чем место монтажа: репитер на крыше или мачте почти всегда даёт больше дальности, чем более мощный, но установленный низко.
- Стандарт — аналог или DMR. Аналог проще и дешевле, DMR нужен там, где важны шифрование, деление на группы и работа с большим числом абонентов на одной паре частот.
- Питание и автономность. Для объекта, где связь критична (охрана, диспетчерская), репитер должен иметь резервное питание — сетевое 220 В плюс АКБ, чтобы не терять связь при отключении электричества.
- Условия эксплуатации. Уличная установка на мачте требует защищённого от влаги и пыли корпуса; в серверной или аппаратной подойдёт обычное исполнение без дополнительной защиты.
Обзор моделей
Репитер AR-05B — 1200 руб.
Компактный адаптер-ретранслятор: в корпус устанавливаются две портативные рации, которые начинают работать как связка приёма и передачи. Подходит для небольшого магазина или гаражного кооператива, где нужно связать пост охраны с дальним углом здания через одно перекрытие.
- Тип: адаптер для двух портативных раций
- Диапазон и мощность: наследуются от вставленных раций
- Цена: 1200 руб.
Минус: без собственного приёмопередатчика и антенны зона расширяется ровно настолько, насколько позволяют мощность и антенны вложенных раций — для многоэтажного объекта или большой территории этого мало.
Репитер SR-02B — 2410 руб.
Следующая ступень той же линейки адаптеров, дороже AR-05B почти вдвое. Годится для бригады монтажников на объекте из двух-трёх корпусов, где базовый адаптер не даёт устойчивой связи между зданиями.
- Тип: адаптер для двух портативных раций
- Диапазон и мощность: наследуются от вставленных раций
- Цена: 2410 руб.
Минус: производитель не публикует отдельные технические характеристики репитера — параметры целиком зависят от того, какие рации вставлены в адаптер.
Репитер SR-03B — 3180 руб.
Средний вариант в линейке SR, между компактным SR-02B и более мощным AR-06B. Практическое применение — диспетчер небольшого склада, которому нужно связать зону погрузки с офисом через один длинный коридор.
- Тип: адаптер для двух портативных раций
- Диапазон и мощность: наследуются от вставленных раций
- Цена: 3180 руб.
Минус: как и весь модельный ряд AR/SR, это переходник, а не полноценный репитер — при поломке одной из вложенных раций теряется вся ретрансляция целиком.

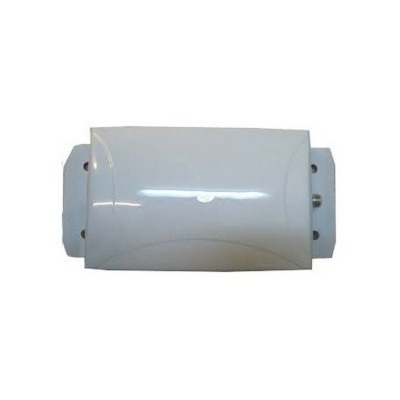

Репитер AR-06B — 3530 руб.
Ещё одна ступень линейки AR, близкая по цене к SR-03B. Подходит для тех же сценариев, что и SR-03B, — выбор между этими двумя моделями чаще определяется наличием на складе поставщика, а не разницей в возможностях.
- Тип: адаптер для двух портативных раций
- Диапазон и мощность: наследуются от вставленных раций
- Цена: 3530 руб.
Минус: нет данных о защите корпуса от пыли и влаги — для уличной установки без дополнительного кожуха модель не рассчитана.
Репитер AR-13B — 4560 руб.
Старшая модель в линейке компактных адаптеров. Практический пример — пост охраны торгового центра, где нужно перекрыть подземный паркинг и верхние этажи одной парой раций без прокладки отдельной инфраструктуры.
- Тип: адаптер для двух портативных раций
- Диапазон и мощность: наследуются от вставленных раций
- Цена: 4560 руб.
Минус: остаётся переходником, а не автономным репитером — расширение зоны напрямую упирается в возможности используемых портативных раций.

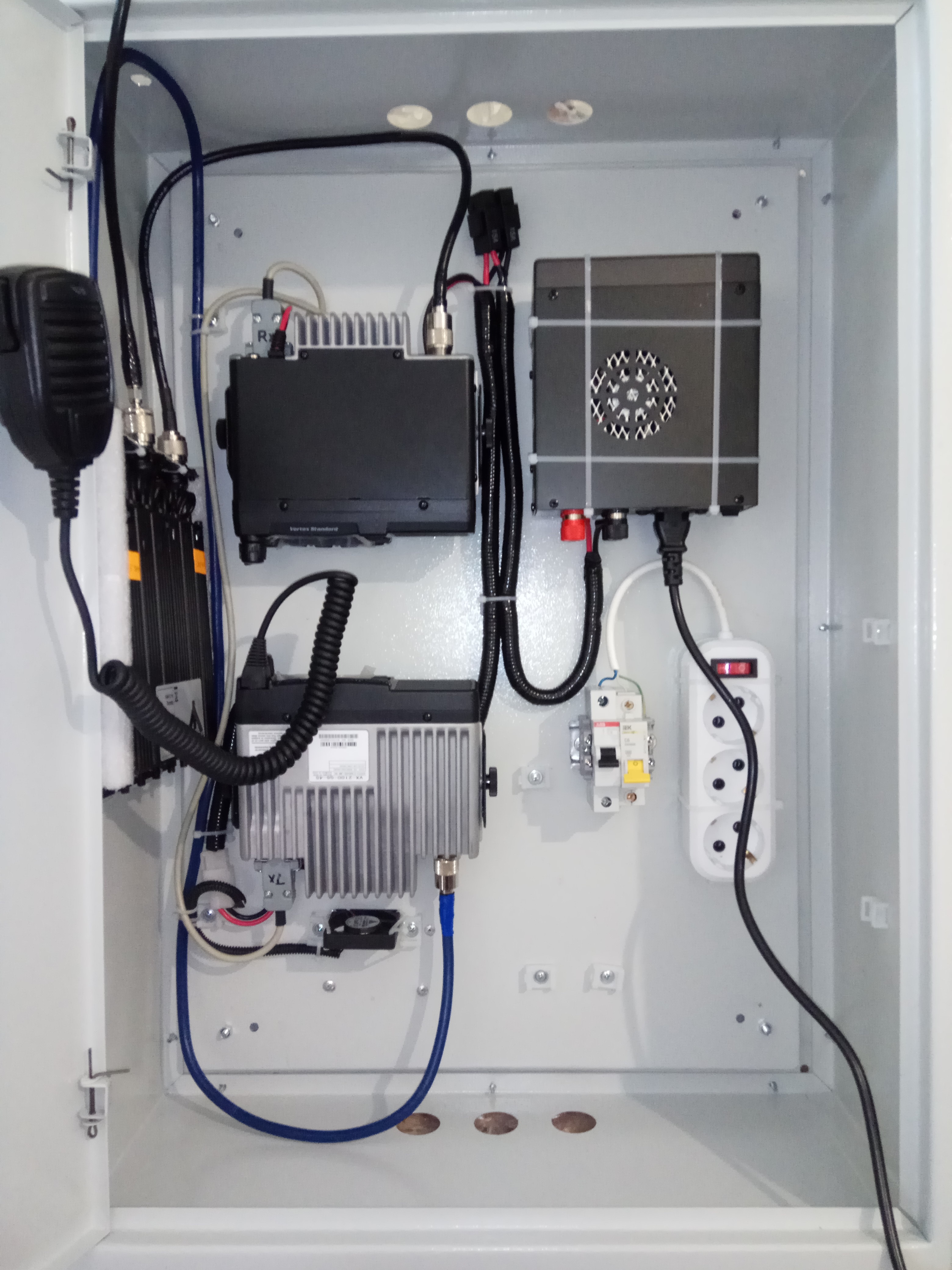

Ретранслятор Turbosky VX-2100 — 23100 руб.
Автономный аналоговый репитер VHF-диапазона (134–174 МГц) с собственным приёмопередатчиком, а не переходник для чужих раций. Практическое применение — стройплощадка или карьер, где нужна полноценная зона покрытия для парка из десятка и более радиостанций.
- Диапазон: 134–174 МГц (VHF)
- Тип: автономный репитер
- Стандарт: аналог
- Цена: 23 100 руб.
Минус: аналоговый, без поддержки DMR — деление канала на два таймслота и шифрование переговоров здесь недоступны, для этого нужен репитер другого класса.
Штурман-Р230М — 24500 руб.
Базовая CB-станция (Citizens Band — гражданский диапазон 27 МГц) AM/FM с встроенной функцией FM-репитера. Практическое применение — конвойная связь дальнобойщиков или off-road клуба, где база на возвышенности ретранслирует переговоры между машинами колонны.
- Диапазон: 27 МГц (CB)
- Режимы: AM/FM, встроенная функция репитера
- Цена: 24 500 руб.
Минус: диапазон 27 МГц сильнее зависит от помех и прохождения радиоволн, чем VHF/UHF — плотная городская застройка и линии электропередач заметно режут дальность.

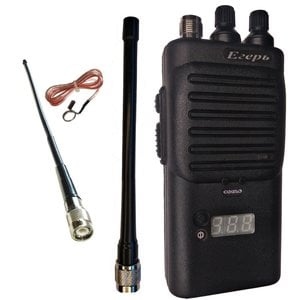

Радиостанция Егерь Р180 — 14500 руб.
CB-станция FM-диапазона с функцией репитера в компактном корпусе. Практическое применение — база на кордоне охотхозяйства, которая одновременно служит рацией для егеря и ретранслятором для группы охотников на CB-диапазоне.
- Диапазон: FM CB, встроенная функция репитера
- Цена: 14 500 руб.
Минус: функция репитера встроена в обычную базовую станцию, а не вынесена в отдельный корпус с независимым питанием — для промышленного объекта это временное, а не проектное решение.

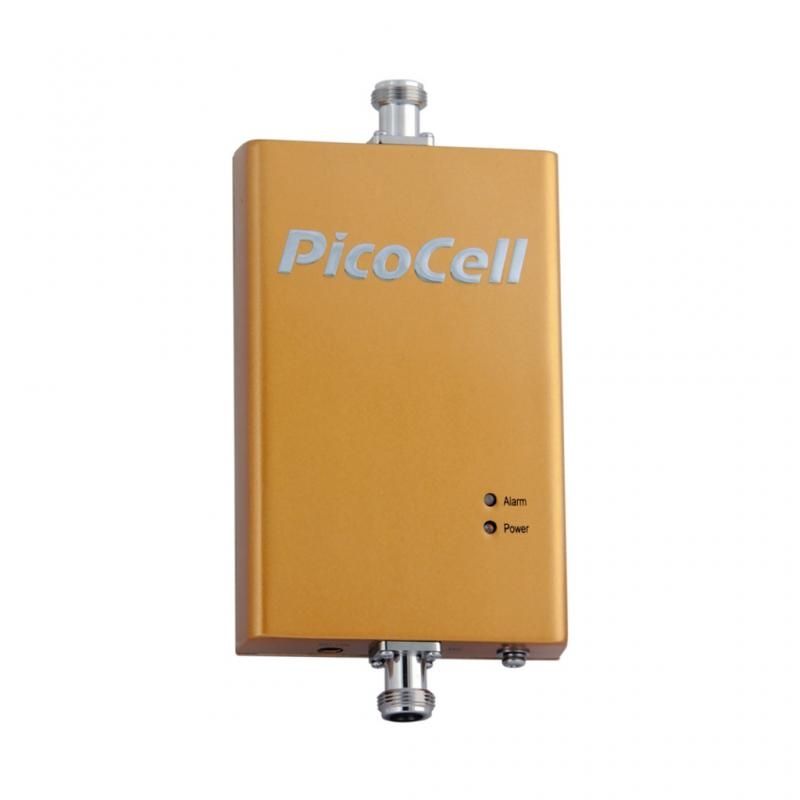

Репитер Picocell 900SXB — 11300 руб., Vegatel VT2-900E — 20800 руб., Vegatel VT2-4G — 23100 руб., Picocell 900ESXA — 25400 руб.
Отдельная категория оборудования, которую часто путают с ретрансляторами для раций: это репитеры сотовой связи. Picocell 900SXB и Picocell 900ESXA работают в диапазоне GSM900 и усиливают голосовой сигнал сотовых операторов, Vegatel VT2-900E (модель 2017 года выпуска, с LED-индикацией) — тоже GSM900, а Vegatel VT2-4G усиливает сигнал LTE. Они не принимают и не ретранслируют трафик рации — задача у них другая: убрать «мёртвую зону» мобильной связи в подвале склада или здании с толстыми стенами.
- Picocell 900SXB — GSM900, бюджетный однодиапазонный репитер, 11 300 руб.
- Vegatel VT2-900E — GSM900, старшая модель линейки 2017 года, 20 800 руб.
- Vegatel VT2-4G — диапазон LTE, для усиления мобильного интернета, 23 100 руб.
- Picocell 900ESXA — GSM900, расширенная зона усиления, 25 400 руб.
Минус (общий для всех четырёх): они решают проблему сотовой связи, а не радиосвязи — если на объекте не хватает дальности именно для раций, эти модели задачу не закроют, нужен репитер из радиодиапазона.
Репитер Picocell 900SXB, Vegatel VT2-900E, Vegatel VT2-4G, Picocell 900ESXA
Сравнительная таблица моделей
| Модель | Цена | Диапазон / сигнал | Тип устройства | Особенность | Для кого |
|---|---|---|---|---|---|
| Репитер AR-13B | 4 560 руб. | под диапазон вложенных раций (LPD/PMR) | адаптер для 2 портативных раций | старшая модель в линейке компактных адаптеров | охрана ТЦ, небольшой объект |
| Ретранслятор Turbosky VX-2100 | 23 100 руб. | 134–174 МГц (VHF) | автономный аналоговый репитер | собственный приёмопередатчик и антенный тракт | стройплощадка, карьер |
| Штурман-Р230М | 24 500 руб. | 27 МГц (CB) | база CB с функцией FM-репитера | AM/FM, конвойная связь | дальнобойщики, off-road клубы |
| Радиостанция Егерь Р180 | 14 500 руб. | 27 МГц CB | база CB с функцией репитера | компактный корпус для кордона | охотхозяйство, егерская служба |
| Репитер Picocell 900SXB | 11 300 руб. | GSM900 (сотовая связь) | репитер сотового сигнала | однодиапазонный, бюджетный | подвал склада без сотовой сети |
| Репитер Vegatel VT2-4G | 23 100 руб. | LTE (сотовая связь) | репитер сотового сигнала | усиление мобильного интернета | офис с плохим 4G в здании |
Частые вопросы
Нужна ли лицензия на ретранслятор для рации?
Зависит от диапазона. Безлицензионные LPD/PMR446 (433–434 и 446 МГц) не требуют разрешения ни для раций, ни для адаптеров-репитеров вроде AR/SR. Служебные диапазоны VHF/UHF при работе через репитер обычно требуют выделения частоты и разрешения Роскомнадзора — репитер физически увеличивает зону вещания, поэтому регулятор контролирует это отдельно от абонентских раций. По CB-диапазону (27 МГц) в России действует упрощённый порядок, но мощность ограничена — актуальные нормы стоит уточнять перед покупкой мощной базовой станции.
Чем ретранслятор-адаптер отличается от автономного репитера?
Адаптер — это корпус, в который вставляются две обычные портативные рации; он ретранслирует сигнал между ними, но полностью зависит от их мощности, антенн и заряда батарей. Автономный репитер, как Turbosky VX-2100, имеет собственный приёмопередатчик, дуплексер и, как правило, питание от сети — он работает непрерывно и не связан характеристиками абонентских раций.
Можно ли поставить репитер сотовой связи вместо ретранслятора для рации?
Нет. Picocell и Vegatel из этого обзора работают в диапазонах GSM900 и LTE и усиливают сигнал сотовых операторов — они физически не принимают и не передают частоты, на которых работают рации. Если задача — расширить зону радиосвязи, нужен репитер именно радиодиапазона: адаптер AR/SR или автономный аналоговый/DMR-репитер.
Какая высота установки нужна для нормальной зоны покрытия?
Чем выше антенна репитера, тем больше радиогоризонт — прирост идёт не линейно, а по корню из высоты, поэтому подъём с 5 до 20 метров даёт заметно больше дальности, чем удвоение выходной мощности. Для автономного репитера вроде Turbosky VX-2100 разумный минимум для открытой местности — крыша здания или мачта 15–20 м; в застройке решающим фактором становится число стен и перекрытий между репитером и рацией, а не паспортная высота.
Аналоговый или DMR-ретранслятор ставить на объект с большим парком раций?
Если на объекте уже работают аналоговые рации и десятки абонентов делят один канал, DMR-репитер даёт двукратный выигрыш по ёмкости за счёт деления частоты на два таймслота и чистый звук почти до края зоны. Но переход на DMR требует замены самих раций на DMR или дуал-модовые модели — ставить цифровой репитер под чисто аналоговый парк раций смысла нет, пока не запланирована замена абонентского оборудования.
Что выбрать
- Пара раций в границах одного здания или парковки (охрана магазина, небольшой офис) → Репитер AR-05B или SR-02B.
- Объект из нескольких зданий, нужен запас по мощности среди адаптеров → Репитер AR-13B.
- Стройплощадка, карьер, промышленная территория с парком из 10+ раций и потребностью в автономном репитере → Ретранслятор Turbosky VX-2100.
- Конвойная связь дальнобойщиков или off-road сообщества на CB-диапазоне → Штурман-Р230М.
- Кордон охотхозяйства, база егеря с функцией репитера для группы → Радиостанция Егерь Р180.
- Подвал или бетонное здание без сотовой связи в дополнение к радиосвязи → Picocell 900SXB (GSM) или Vegatel VT2-4G (LTE).
- Сеть с шифрованием и десятками одновременных абонентов на одной паре частот → отдельная закупка профессионального DMR-репитера с учётом замены абонентских раций на DMR.
